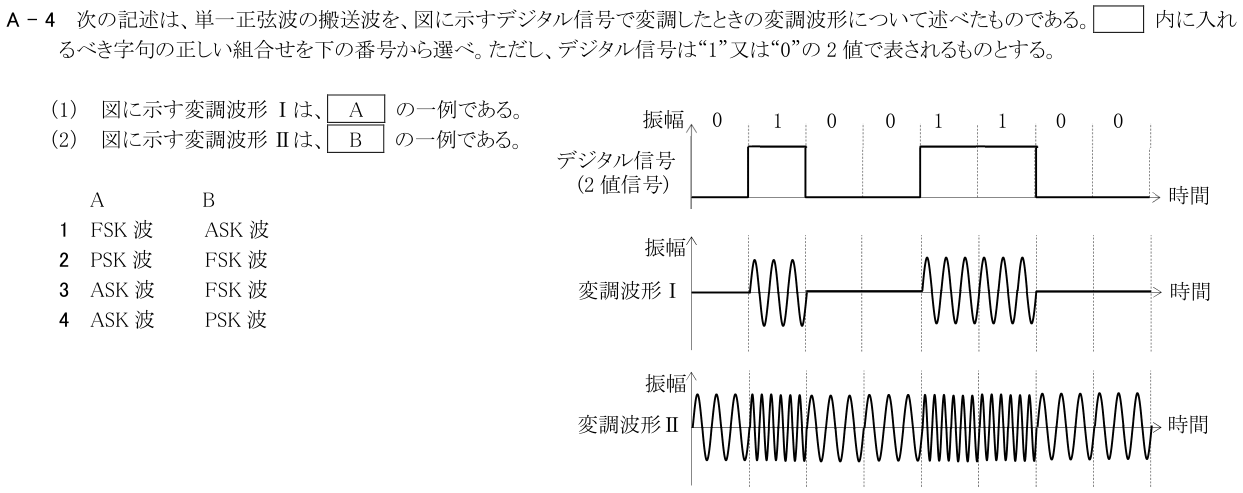

2026年3月試験 第三級海上無線通信士 無線工学 問4(a)

各選択肢の解説

1

1

変調波形Ⅰはデジタル値に応じて搬送波の有無、すなわち振幅が変化しているためASKであり、FSKではない。変調波形Ⅱは振幅ではなく周波数が切り替わるためFSKであり、ASKではない。

2

2

変調波形ⅡをFSKとする点は図に合うが、変調波形Ⅰには位相反転が示されず、搬送波のオン・オフによる振幅変化なのでPSKではなくASKである。

3

3

変調波形Ⅰは“1”の区間で搬送波が現れ、“0”の区間で消える振幅偏移変調の例である。変調波形Ⅱはデジタル値に応じて二つの周波数が切り替わる周波数偏移変調の例である。

4

4

変調波形ⅠをASKとする点は正しいが、変調波形Ⅱは位相の切替えではなく周波数の切替えが描かれているため、PSKではなくFSKである。
