第三級海上無線通信士2026年9月試験無線工学問 11(a)

2026年9月試験第三級海上無線通信士無線工学問11(a)

難度

標準

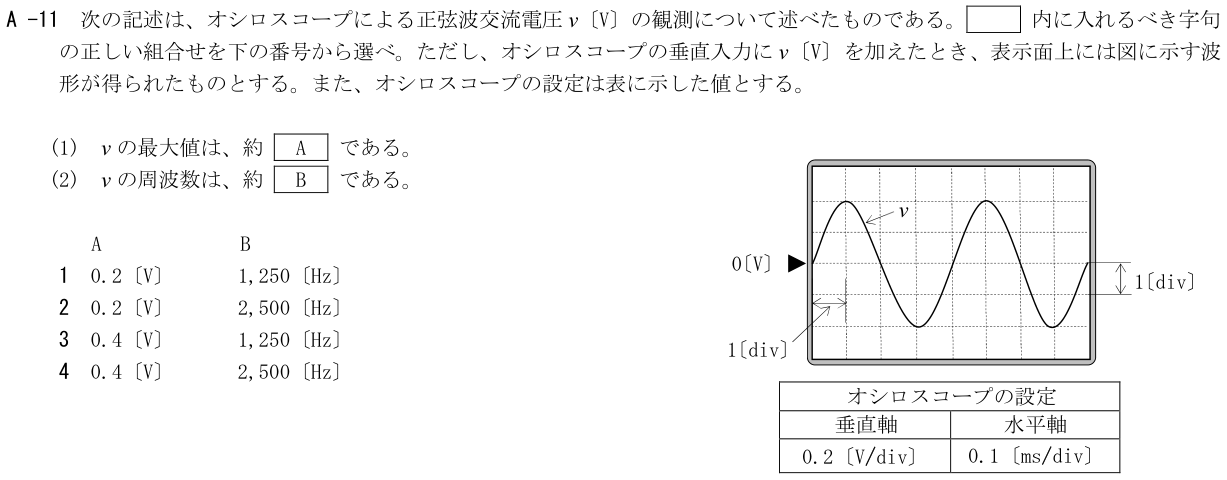

次の記述は、オシロスコープによる正弦波交流電圧 v〔V〕の観測について述べたものである。

解説

解説本文

展開

解説Layer 1

最大値は2 div×0.2〔V/div〕＝0.4〔V〕。周期は4 div×0.1〔ms/div〕＝0.4〔ms〕＝4.0×10⁻⁴〔s〕なので、f＝1/T＝2,500〔Hz〕となる。

1: 1
波形の最大値は0 V線から約2 divなので2×0.2＝0.4〔V〕であり、周期も約4 divから4×0.1＝0.4〔ms〕、周波数は1/0.0004＝2,500〔Hz〕となるため、両方とも誤りである。
2: 2
周波数2,500〔Hz〕は正しいが、最大値は約2 div×0.2〔V/div〕＝0.4〔V〕であり、0.2〔V〕ではない。
3: 3
最大値0.4〔V〕は正しいが、1周期は約4 divであり、周期T＝4×0.1〔ms〕＝0.4〔ms〕、f＝1/T＝2,500〔Hz〕なので周波数が誤りである。
4: 4
最大値は2 div×0.2〔V/div〕＝0.4〔V〕。周期は4 div×0.1〔ms/div〕＝0.4〔ms〕＝4.0×10⁻⁴〔s〕なので、f＝1/T＝2,500〔Hz〕となる。
