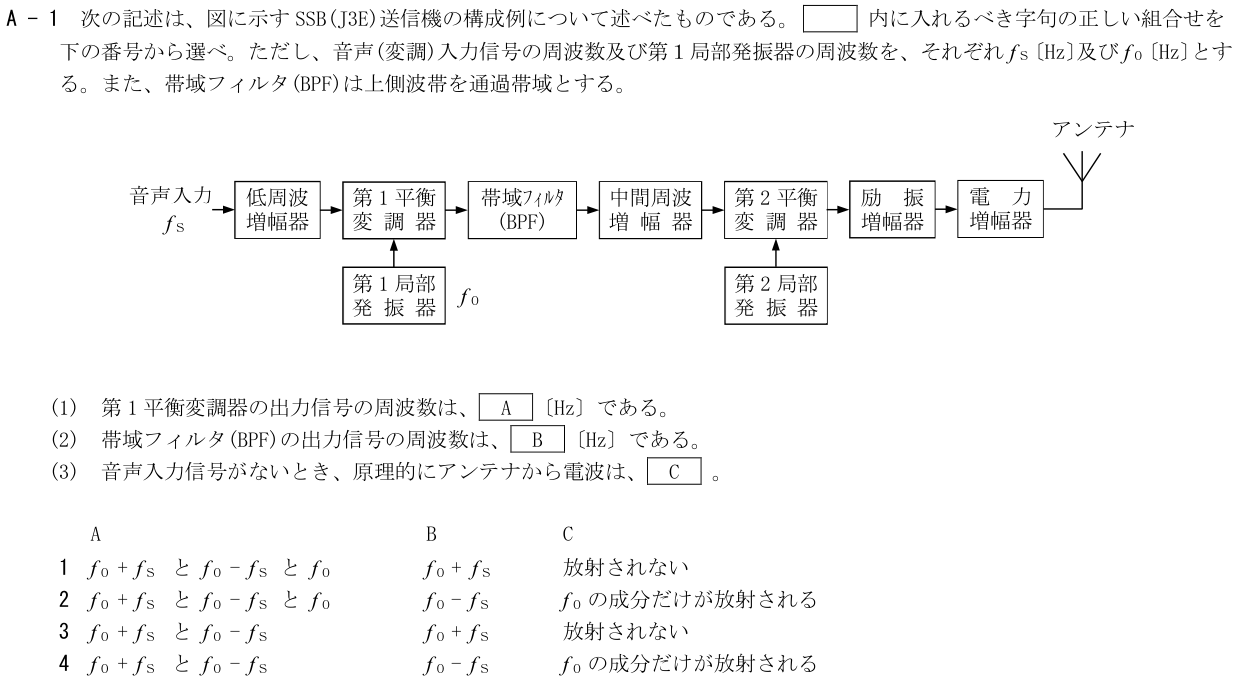

2026年9月試験 第三級海上無線通信士 無線工学 問1(a)

各選択肢の解説

1

1

平衡変調器では搬送波成分 f_0 が原理的に抑圧されるため、Aに f_0 を含める点が誤りである。BとCはそれぞれ上側波帯の選択、無入力時の放射なしに対応するが、組合せ全体として不正解。

2

2

Aに抑圧される搬送波 f_0 を含み、上側波帯を通すBPFの出力を下側波帯 f_0－f_S とし、さらに無入力時に f_0 が放射されるとしているため不適切。

3

3

第1平衡変調器の出力は搬送波を抑圧した両側波帯 f_0±f_S となる。上側波帯通過BPFは f_0＋f_S を選択する。音声入力がなければ側波帯が生じず、搬送波も抑圧されるので原理的に放射されない。

4

4

Aは平衡変調の出力として正しいが、上側波帯は f_0＋f_S であって f_0－f_S ではない。またSSB(J3E)では搬送波が抑圧されるため、無入力時に f_0 だけが放射されるとはいえない。
