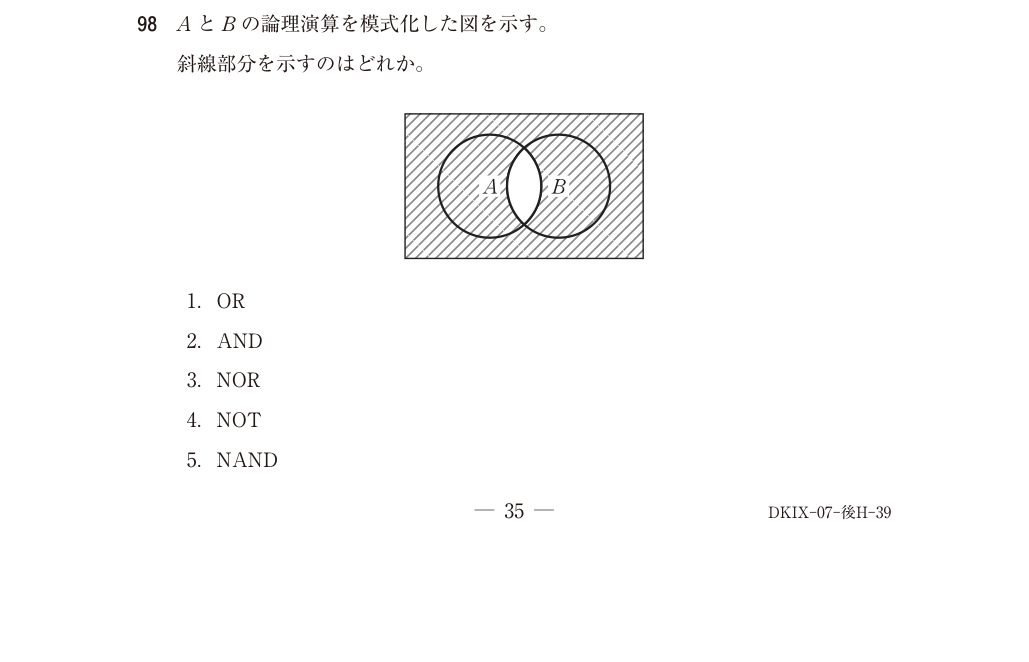

第71回（2025年実施） 臨床検査技師 午後 問98

各選択肢の解説

1

OR

ORはAまたはBに含まれる領域A∪Bです。円の外側まで斜線がある本図とは一致しません。

2

AND

ANDはAとBの共通部分A∩Bです。本図ではその共通部分が斜線から除外されているので逆です。

3

NOR

NORはORの否定で、AにもBにも含まれない円の外側だけです。本図はAだけ・Bだけの部分も斜線なので一致しません。

4

NOT

NOTは指定した一つの命題の否定です。図はAだけ、またはBだけの単独否定ではなく、AとBの共通部分の否定を表しています。

5

NAND

NANDはANDの否定です。AとBがともに真である共通部分だけを除き、それ以外を真とする斜線領域に一致します。
