P点電位をVとする。
第78回（2026年実施） 診療放射線技師 午前 問65
難度
標準

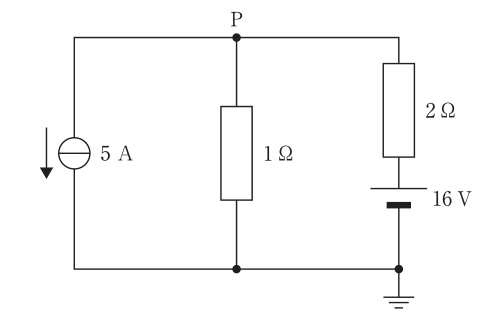

定電流源を用いた電源回路を図に示す。P 点の対地電位［V］はどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
16 V側へ向かう2 Ωの電流は(V－16)/2、接地へ向かう1 ΩはV、定電流源は下向き5 A。節点則V＋(V－16)/2＋5＝0からV＝2 V。
各選択肢の解説
- 1
0
0 Vは節点から出る電流の和が0にならない。
- 2
1
1 Vでは電流の和が－1.5 Aとなる。
- 3
2
2＋(2－16)/2＋5＝0を満たし正しい。
- 4
3
3 Vでは電流の和が1.5 Aとなる。
- 5
5
5 Vでは電流の和が4.5 Aとなる。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：厚生労働省「第78回診療放射線技師国家試験」午前 問65（問題・正答・図表）。解説は独自作成です。
