図の最大電圧8 V、最大電流5 A、位相差π/3。実効値は最大値の1/√2なので、有効電力＝(8/√2)(5/√2)cos(π/3)＝10 W。
第78回（2026年実施） 診療放射線技師 午前 問66
難度
標準

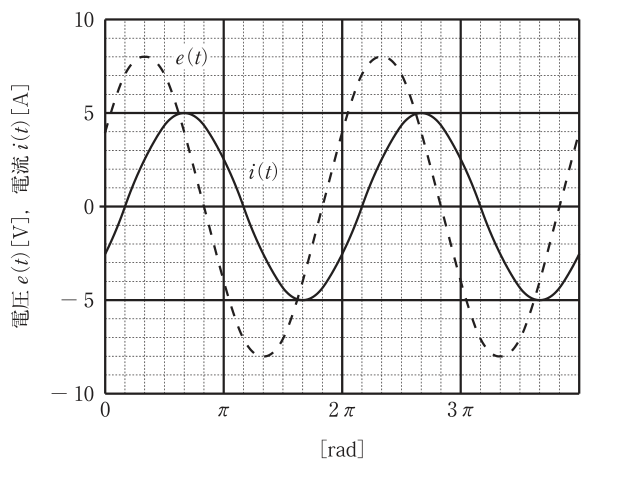

正弦波交流回路の電圧波形e（t）と電流波形i（t）を図に示す。消費電力［W］に最も近いのはどれか。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
0
有効電力0は位相差π/2の場合で、図と異なる。
- 2
5
実効値と力率を使う計算の半分になってしまう。
- 3
10
最大値の積を2で割り、力率1/2を掛けると10 W。
- 4
20
20 Wは実効値の積である皮相電力。
- 5
40
40 Wは最大電圧と最大電流の積で、平均有効電力ではない。
