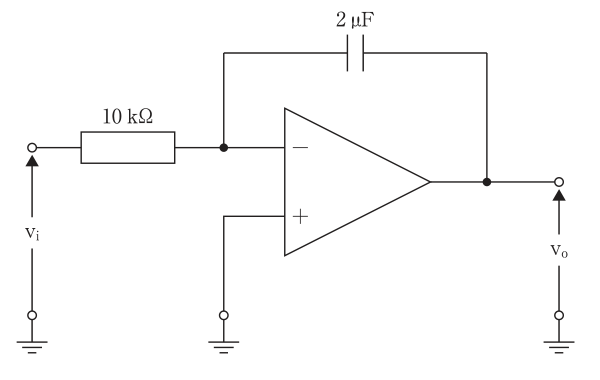

図は反転積分回路。
第78回（2026年実施） 診療放射線技師 午前 問67
難度
標準
図の回路で、時刻t ＝0 でvi に20 mV の直流電圧を加えたとき、t ＝3 s における出力電圧vo［V］に最も近いのはどれか。ただし、演算増幅器は理想的な特性を有する。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
RC＝10 kΩ×2 μF＝0.020 s。初期出力0としてvₒ＝－(1/RC)∫vᵢdt＝－0.020×3/0.020＝－3 V。
各選択肢の解説
- 1
－5
－5 Vは与えられた時定数に対応しない。
- 2
－3
－vᵢt/(RC)＝－3 Vとなる。
- 3
0
非零の直流を積分するので3秒後の出力は0ではない。
- 4
3
3 Vは反転符号を落とした値。
- 5
5
5 Vは符号と大きさがともに誤り。
