診療放射線技師第78回（2026年実施）午後問 1

第78回（2026年実施）診療放射線技師午後問1

難度

標準

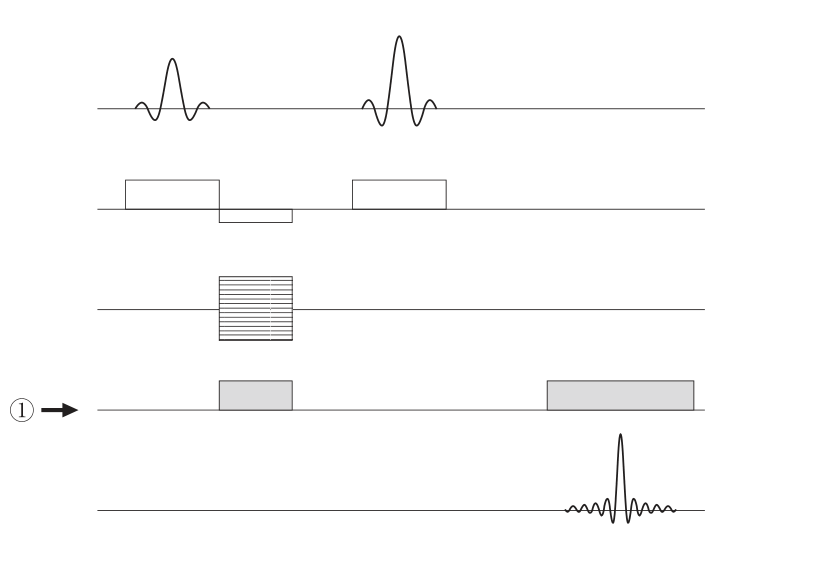

スピンエコー法のパルスシーケンスを図に示す。

矢印①の印加パルスに最も関係する構成機器はどれか。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

図のスピンエコー法シーケンスは上から順に、RF（90°・180°パルス）、スライス選択傾斜磁場、位相エンコード傾斜磁場（階段状の複数ステップ）、矢印①の傾斜磁場、信号（エコー）の段である。

詳細Layer 2

展開

矢印①は位相エンコードと同じ時期に印加されるディフェーズ用の葉と、エコー収集中に一定の強さで印加される読み取り用の葉からなる。これは周波数エンコード（読み取り）傾斜磁場の特徴なので、最も関係する構成機器は周波数エンコード傾斜磁場コイルである。

1: 受信コイル
受信コイルは最下段のエコー信号の検出に関係する機器であり、矢印①の傾斜磁場パルスは発生させない。
2: 送信コイル
送信コイルは最上段の90°・180°RFパルスの照射に関係する機器であり、①の段とは別である。
3: スライス選択傾斜磁場コイル
スライス選択傾斜磁場は、RFパルスと同時に印加される2段目（リフェーズ用の反転葉を含む）に当たる。
4: 位相エンコード傾斜磁場コイル
位相エンコード傾斜磁場は、ステップごとに強さを変える3段目の階段状の波形に当たる。
5: 周波数エンコード傾斜磁場コイル
正しい。エコー収集と同時に印加される読み取り傾斜磁場（およびその前のディフェーズ葉）は、周波数エンコード傾斜磁場コイルが発生させる。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月11日

出典：厚生労働省「第78回診療放射線技師国家試験」午後問1（問題・正答）。解説は独自作成です。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
