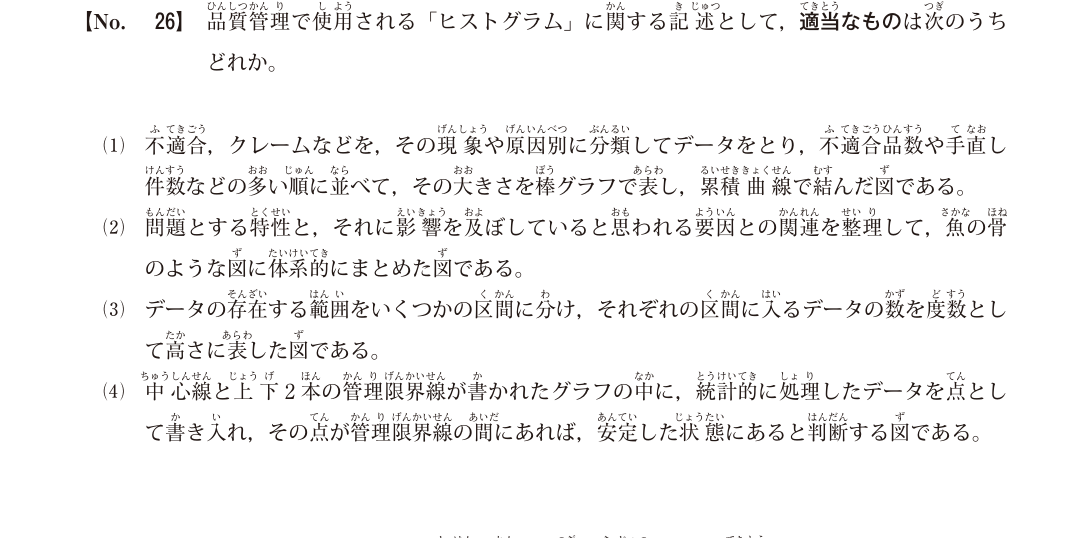

2025年9月試験 1級電気通信工事施工管理技士 問題B 問26

各選択肢の解説

ア

不適合，クレームなどを，その現象や原因別に分類してデータをとり，不適合品数や手直し件数などの多い順に並べて，その大きさを棒グラフで表し，累積曲線で結んだ図である。

不適合件数を大きい順に並べ累積曲線を添えるのはパレート図。

イ

問題とする特性と，それに影響を及ぼしていると思われる要因との関連を整理して，魚の骨のような図に体系的にまとめた図である。

結果と要因を魚骨状に整理するのは特性要因図。

ウ

データの存在する範囲をいくつかの区間に分け，それぞれの区間に入るデータの数を度数として高さに表した図である。

値の範囲を区間に分けて各区間の度数を棒の高さで表すのがヒストグラム。

エ

中心線と上下2本の管理限界線が書かれたグラフの中に，統計的に処理したデータを点として書き入れ，その点が管理限界線の間にあれば，安定した状態にあると判断する図である。

中心線と上下の管理限界線で工程の安定を判定するのは管理図。
