令和6年度 下期 第三種電気主任技術者 機械 問14

各選択肢の解説

(1)

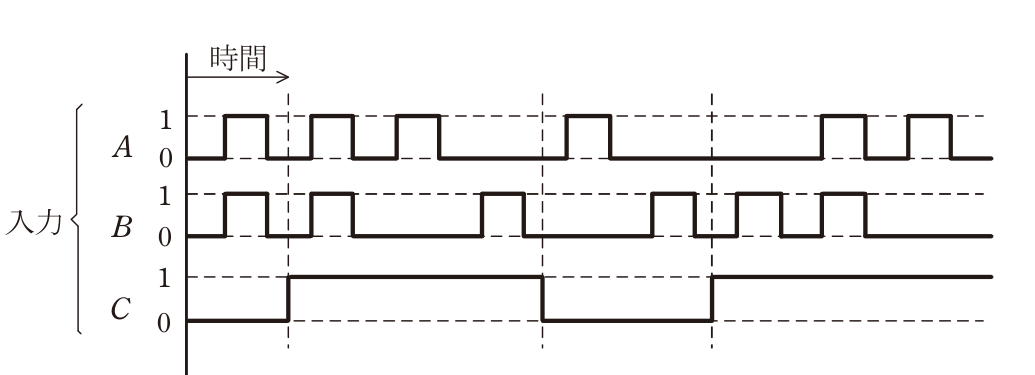

図の出力波形(1)：パルスは最初の3個（入力Aの最初の3パルスの位置）と、2回目のC=0区間（Cが再び0になった区間）の終盤の1個、最後のAのパルスの位置の1個の計5個。

誤り。パルス数は5個で、前半〜C=0区間の4個は正しいが、C=1に戻った後の最初のパルスが欠けている。C=1に戻った後はX=Aで、そこでAは1になる（Bも同時に1）ので、Xは1になるはずである。この位置にパルスがないので、正解の波形と一致しない。

(2)

図の出力波形(2)：パルスは最初の3個（入力Aの最初の3パルスの位置）と、後半のA・Bがともに1になる位置の1個の計4個。

誤り。最初の3個は正しいが、2回目のC=0区間（Cが再び0になった区間）の終盤のBのパルス（C=0のとき X=B）の位置にパルスがなく、また最後のAのパルス（C=1のとき X=A）も欠けている。よって一致しない。

(3)

図の出力波形(3)：パルスは最初の3個（入力Aの最初の3パルスの位置）と、2回目のC=0区間（Cが再び0になった区間）の終盤の1個、後半のA・Bがともに1になる位置の1個、最後のAのパルスの位置の1個の計6個。

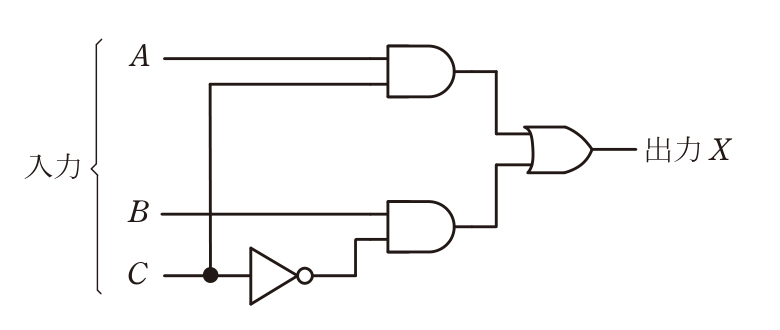

正しい。X=A·C+B·C̄より、C=0の区間ではBがそのまま出力され、C=1の区間ではAがそのまま出力される。区間ごとに読み取ったパルス（最初の1個、Aの2番目・3番目、2回目のC=0区間（Cが再び0になった区間）の終盤の1個、C=1再開後のAの2個）は、この波形と完全に一致する。

(4)

図の出力波形(4)：パルスは最初の2個、2回目のC=0区間（Cが再び0になった区間）の終盤の1個、後半のA・Bがともに1になる位置の1個の計4個。

誤り。Aの3番目のパルスの位置（C=1区間でX=Aなので1になるはず）にパルスがなく、また最後のAのパルスも欠けている。パルス数が正解より少なく、一致しない。

(5)

図の出力波形(5)：パルスは最初の2個、B単独の1個（最初のC=1区間内）、2回目のC=0区間（Cが再び0になった区間）の終盤の1個、後半のA・Bがともに1になる位置の1個の計5個。

誤り。C=1の区間内にB単独のパルスがあるが、C=1の区間ではX=Aで、Bは出力に影響しない。またC=1区間のAの3番目のパルスと、最後のAのパルスが欠けている。よって一致しない。
