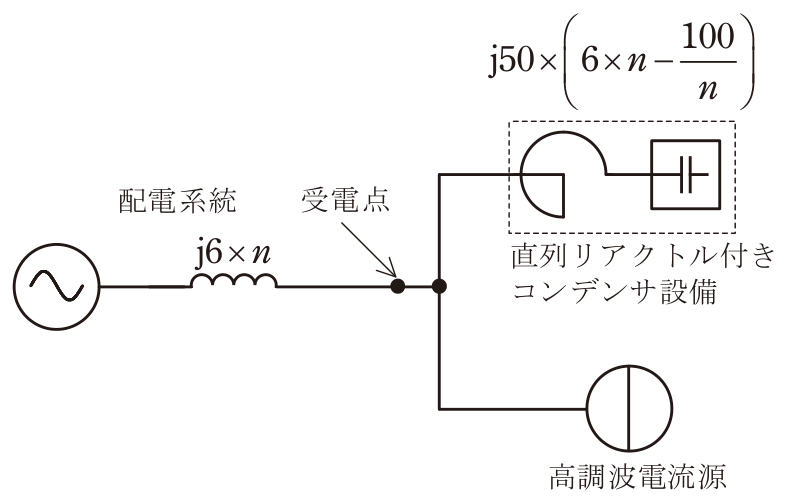

令和7年度 上期 第三種電気主任技術者 法規 問12(a)

各選択肢の解説

(1)

1.3

誤り。正しい値 I₅ ≒ 6.56 A と一致しない。1.3 は 6.56 A を次数 5 で割った値（≒1.31）に相当するが、第5調波電流は定格電流の15 %として与えられており、次数で割る根拠はない。

(2)

6.6

正しい。定格電流 500×10³/(√3×6 600) ≒ 43.74 A の15 %で、I₅ ≒ 6.56 A ≒ 6.6 A となる。

(3)

11.4

誤り。11.4 は √3 を用いずに定格電流を 500×10³/6 600 ≒ 75.8 A と求め、その15 %をとった値（≒11.36 A）、すなわち正しい値 6.56 A に √3 を掛けた値に相当する。三相設備の定格電流は S/(√3V) で求める。

(4)

32.8

誤り。32.8 は 6.56 A に次数 5 を掛けた値（≒32.8）に相当するが、第5調波電流は定格電流の15 %として与えられており、次数を掛ける根拠はない。

(5)

43.7

誤り。43.7 A は負荷設備の定格電流そのもの（≒43.74 A）であり、第5調波電流はその15 %である。
