第一種電気工事士令和7年度下期学科問 16

令和7年度下期第一種電気工事士学科問16

難度

やや易

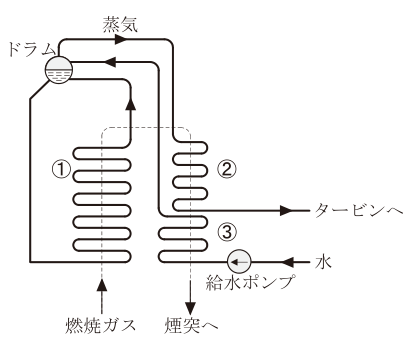

図は自然循環ボイラの構成図である。図中の①、②、③の組合せとして正しいものは。

解説

結論 → 詳細 → 補足の 3 層構成

展開

解説Layer 1

公式PDF7ページの流路を確認。①はドラムへの蒸発管、②はタービンへ向かう蒸気を加熱する過熱器、③は給水ポンプ後の水を排ガスで予熱する節炭器。

ア: ①蒸発管②節炭器③過熱器
①蒸発管は合うが、②は蒸気をタービンへ送る過熱器、③は給水側の節炭器なので②③を取り違えている。
イ: ①過熱器②蒸発管③節炭器
①を過熱器、②を蒸発管としているが、図では①がドラムにつながる蒸発管、②がタービンへ向かう過熱器。③の節炭器は合っている。
ウ: ①過熱器②節炭器③蒸発管
①を過熱器とする点が図と異なり、②③も給水・蒸気の流路を取り違えている。
エ: ①蒸発管②過熱器③節炭器
①蒸発管、②過熱器、③節炭器が図中の水・蒸気と燃焼ガスの流れに一致する。

この解説は？

AI生成

解説は公式の問題文・公式解答を基に作成しています。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年9月28日

出典：令和7年度下期第一種電気工事士学科試験問16（電気技術者試験センター）。改行・空白と表記を整え、元のイ・ロ・ハ・ニをア・イ・ウ・エに置換。図のみの選択肢は識別用説明を追加。図・写真は問題PDFから該当部分を切り出し、選択肢の図からは記号の文字を除いた。

検証プロセス・誤り報告フローは運営透明性レポートで公開しています。
