⑨は共通配線図(15頁)の1階工場内、動力分電盤(P-1)の分岐[c](BE 3P 30A)からS(開閉器)を経て給電されるコンセントを示す。
令和6年度 下期 第二種電気工事士 学科 問39
難度
やや易

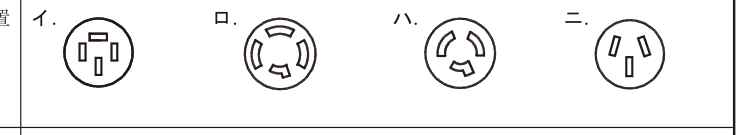

⑨で示す部分に使用するコンセントの極配置(刃受)は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
原図には「3P 30A 250V」の傍記と、その右下に接地極を示す「E」が別々に付く。国土交通省の公共建築設備工事標準図では、3Pは3極、Eは接地極付、Tは引掛形、LKは抜止形を表す。⑨にはTの傍記がないため通常差込形の接地極付3極コンセントと読み、直線状の刃受3個と接地用の小さな刃受1個を持つイが適合する。ロ・ハは湾曲した刃受の引掛形であり、Tの傍記がない図と合わない。ニは接地極付2極で、3Pとは極数が異なる。
各選択肢の解説
- ア
横長の刃受1個・縦長の刃受2個(計3個)を配置し、下部中央に小さな刃受を1個備えた、刃受が直線状の差込形(外枠は円形)
直線的な刃受3個と接地用の小さな刃受1個を持ち、原図の「3P 30A 250V」と右下の「E」に一致する。引掛形を表すTの傍記もないため正答。
- イ
円形の枠内に湾曲した刃受を円周状に4個配置した刃受形状(うち1個はL字形)
湾曲した刃受4個を円周状に配置した引掛形の接地極付3極コンセントである。原図には引掛形を表すTの傍記がないため適合しない。
- ウ
円形の枠内に湾曲した刃受を約120度間隔で3個配置した刃受形状(うち1個はL字形)
湾曲した刃受3個を配置した引掛形の接地極付2極コンセントである。原図にはTの傍記がなく、極数も3Pと異なるため適合しない。
- エ
上部に斜め向きの刃受を2個(ハの字状)配置し、下部中央に小さな刃受を1個備えた刃受形状
斜め向きの刃受2個と小さな刃受1個から成る単相200V用接地極付2極コンセントの刃受形状であり、極数が2極で⑨の3極(3P)と異なるため適合しない。
