⑫は2階の三相200V回路a用ジョイントボックス。
令和6年度 下期 第二種電気工事士 学科 問42
難度
やや易

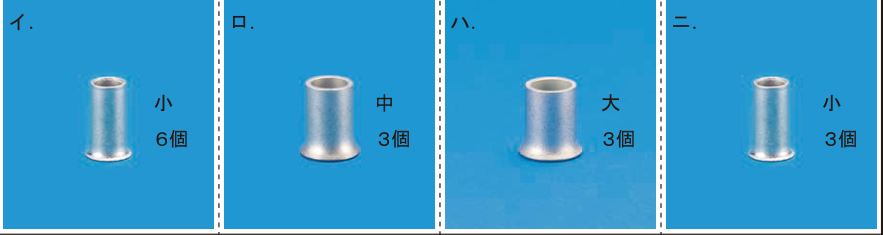

⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
動力分電盤P-1から来るCV 5.5-3Cと、左右2台の開閉器Sへ向かうCV 5.5-3Cが集まるため、R・S・T各相で5.5mm²の電線3本を1か所ずつ、計3か所接続する。試験センター『技能試験の概要と注意すべきポイント』のJIS C 2806準拠表では、φ2.6mm又は5.5mm²の同一電線3本は大スリーブ。よって大3個のハ。
各選択肢の解説
- ア
リングスリーブ「小」を6個使用する組合せ。
試験センターのJIS C 2806準拠表では5.5mm²電線3本に小スリーブは使えず、接続点も3か所なので小6個は合わない。
- イ
リングスリーブ「中」を3個使用する組合せ。
同表で5.5mm²電線2本は中だが、本問の各相は3本接続なので中3個では合わない。
- ウ
リングスリーブ「大」を3個使用する組合せ。
同表で5.5mm²の同一電線3本は大。R・S・Tの3接続点に大を1個ずつ使うため、大3個が正しい。
- エ
リングスリーブ「小」を3個使用する組合せ。
同表で5.5mm²電線3本に小スリーブは使えないため、小3個は合わない。
