第二種電気工事士令和6年度 下期学科問 43

令和6年度 下期 第二種電気工事士 学科 問43

配線図#配線図
難度やや易

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。

問43の図表1

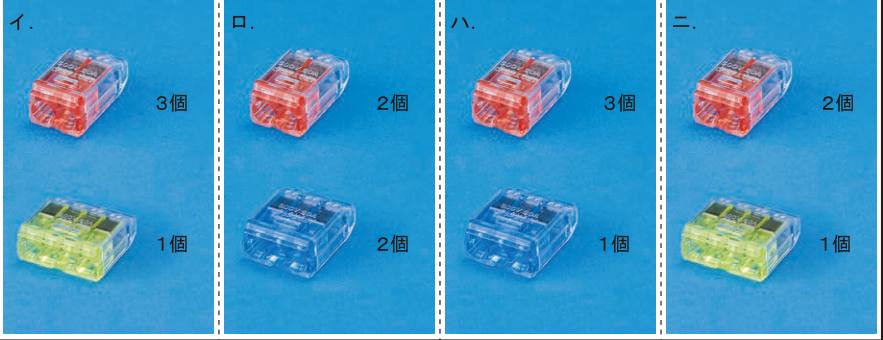

問43の図表2

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

⑬は2階のVVF用ジョイントボックスで、電灯分電盤L-2の回路c(ⓒ、2本)、2階イ群蛍光灯への配線(2本)、2階ロ群蛍光灯への配線(2本)、および⑬と⑭の点滅器群(イロハ)を結ぶ電線①(4本)の計4本のケーブルが接続される。

詳細Layer 2
展開

⑭の点滅器群のうち「ハ」は3路スイッチで、2階の階段脇から階段部分の引下げを通って1階の階段灯まで結ばれており、その電源はこの⑬・①を経由してL-2の回路cから供給される。①には、非接地側電線・接地側電線・イ群帰り線・ロ群帰り線の4本が必要となる。⑬内の結線は、接地側電線どうしが電源・イ群・ロ群・①の4本で1点にまとまり4本用の差込形コネクタが1個必要となる一方、非接地側電線・イ群帰り線・ロ群帰り線はそれぞれ独立した2本の結線となり2本用の差込形コネクタが3個必要となる。本問写真で確認できる差込口は赤色が2口、透明（淡青色）が3口、黄色が4口であるため、赤色3個・黄色1個の組合せ(イ)が過不足なく対応し正答となる。

各選択肢の解説

ア

赤色の差込形コネクタを3個、黄色の差込形コネクタを1個使用する組合せ。

⑬内の結線は接地側電線が4本まとまる箇所が1箇所(黄色・4本用を1個)、非接地側電線・イ群帰り線・ロ群帰り線がそれぞれ2本でまとまる箇所が3箇所(赤色・2本用を3個)となるため、赤色3個・黄色1個の組合せが過不足なく対応する。

イ

赤色の差込形コネクタを2個、透明(淡青色)の差込形コネクタを2個使用する組合せ。

赤色(2本用)2個では、⑬に生じる2本接続の3箇所(非接地側・イ群帰り・ロ群帰り)に対して1箇所分不足する。また透明(淡青色、3本用)2個に対応する3本接続の結線箇所は⑬には生じないため、この組合せは不適切である。

ウ

赤色の差込形コネクタを3個、透明(淡青色)の差込形コネクタを1個使用する組合せ。

赤色(2本用)3個で2本接続の3箇所には対応できるが、残る接地側電線4本の結線箇所に3本用の透明(淡青色)コネクタを用いると電線が1本余り接続できないため、この組合せは不適切である。

エ

赤色の差込形コネクタを2個、黄色の差込形コネクタを1個使用する組合せ。

赤色(2本用)2個では⑬に生じる2本接続の3箇所に対して1箇所分不足するため、この組合せは不適切である。

この解説は？
AI生成

解説は公式の問題文・公式解答を基に作成しています。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

問題PDF公式解答 PDF

出典：令和6年度下期第二種電気工事士学科試験 問43（電気技術者試験センター）。原本のイ・ロ・ハ・ニをア・イ・ウ・エに置換。
