⑭は2階の3個用点滅器群で、⑬のVVF用ジョイントボックスから配線①で結ばれている。
令和6年度 下期 第二種電気工事士 学科 問44
難度
やや易

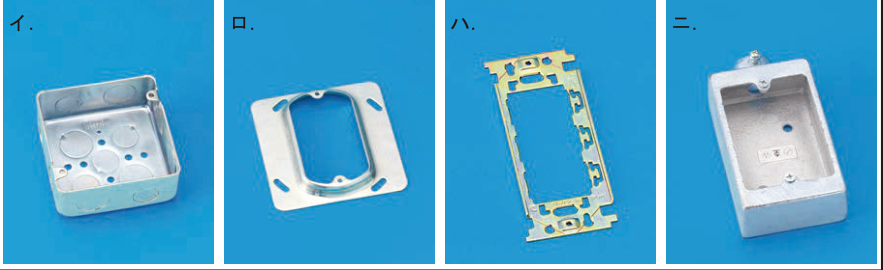

⑭で示す点滅器の取付け工事に使用されることのない材料は。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
公式問題冊子11頁の注意1は、特記のない電灯回路をVVFケーブル工事と定め、⑭に電線管の特記はない。この⑭の埋込取付けでは、イの四角アウトレットボックス、ロの塗代カバー、ハの3個用取付枠を組み合わせられる。ニは上部に電線管接続用ハブを持つ露出形スイッチボックスなので使用しない。
各選択肢の解説
- ア
金属製の四角いアウトレットボックス。側面・底面に複数のノックアウト穴がある。
四角い形状でノックアウト穴を持つ金属製アウトレットボックスは、⑭のような点滅器を埋込み取付けする際の標準的なボックスとして使用される。
- イ
中央に角の丸い長方形の開口があり、その縁が立ち上がった金属製の塗代カバー。開口の上下に丸穴、四隅付近に長穴がある。
角の丸い長方形の開口を持つ塗代カバーは、四角アウトレットボックスと取付枠の間に取り付ける部材で、点滅器の取付けに使用する。
- ウ
打ち抜き穴のある金属製の配線器具用取付枠(スイッチや埋込コンセントを固定する金具)。
打ち抜き穴のある取付枠は、スイッチ等の配線器具をボックスに固定するための金具として、⑭のような点滅器の埋込み取付け工事に使用される。
- エ
角の丸い金属製の露出形スイッチボックスで、上部に電線管接続用のハブがある
上部に電線管接続用ハブを持つ露出形スイッチボックス。⑭は公式注意1に基づくVVFケーブル工事で電線管の特記がないため使用しない。
