⑮は1階洗面所付近の壁付コンセントで、口数を示す『2』がないため1口、傍記『ET』は接地端子付を示す。
令和6年度 下期 第二種電気工事士 学科 問45
難度
やや易
⑮で示す図記号のコンセントは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
国土交通省の公式図記号表は接地極付E、接地端子付ETを区別し、両方を備える場合はEETで表す。写真ハは1口でねじ式接地端子を備え、接地極穴がないため一致する。

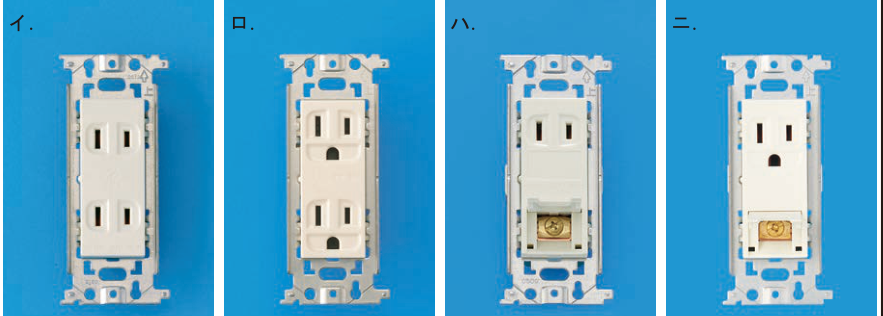

各選択肢の解説
- ア
縦2連配置(2口)の差込口を持つコンセント。接地極・接地端子のいずれも見当たらない。
2口で接地端子がない。⑮は口数の傍記『2』がなく、ETは接地端子付を示すため一致しない。
- イ
縦2連配置(2口)の差込口を持つコンセントで、上下各組の下部に丸い接地極用の穴がある(接地極付)。
2口で各口に接地極穴がある。⑮には口数の『2』がなく、傍記も接地極付Eではなく接地端子付ETなので一致しない。
- ウ
1口(左右2穴)の差込口の下に、ねじ端子(接地端子)が露出したコンセント(接地端子付)。
1口で、下部にねじ式接地端子があり、接地極穴はない。1口・接地端子付を示す⑮のETに一致する。
- エ
1口(左右2穴)の差込口の下に丸い接地極用の穴があり、さらにその下にねじ端子(接地端子)が露出したコンセント(接地極・接地端子付)。
1口だが接地極穴と接地端子の両方を持つ。この組合せはEETで表し、接地端子だけを示す⑮のETとは一致しない。
