令和6年度 下期 第二種電気工事士 学科 問46

各選択肢の解説

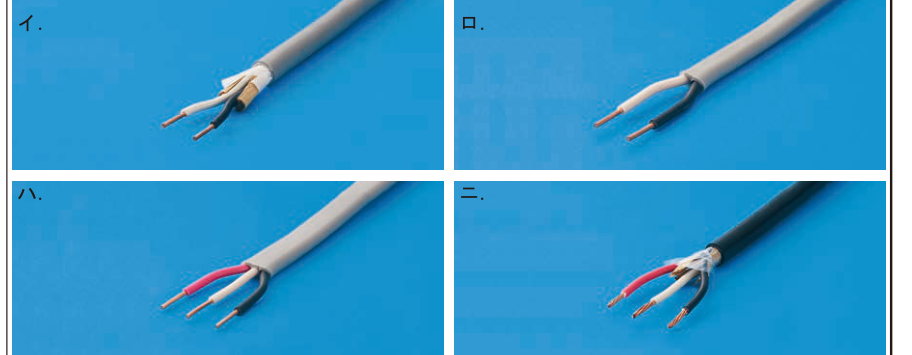

ア

灰色の丸形シースから絶縁被覆の心線2本（白・黒）が露出したケーブル。シース切り口に黄褐色のフィラー（介在物）とテープ巻きが見える

露出している心線は白・黒の2本のみで、渡り線2本に接地側電線1本を加えた3心の条件を満たさない。切り口に見える黄褐色の部分はケーブル内部のフィラー(介在物)であり、端子や圧着スリーブではない。

イ

灰色の平形（VVF）シースから絶縁被覆の心線2本（白・黒）が露出したケーブル。シース切り口にフィラーは見えない

露出している心線は白・黒の2本のみで、イと同様に3心の条件を満たさない。イとの違いは、シースが平形(VVF)でフィラーが見えない点である。

ウ

灰色の平形（VVF）シースから絶縁被覆の心線3本（赤・白・黒）が露出したケーブル。シース切り口にフィラーは見えない

露出している心線は赤・白・黒の3本で、2階側3路スイッチと1階側3路スイッチを結ぶ2本の渡り線に、電源の接地側電線1本を加えた心線数と一致する。灰色の平形VVFであり、問題冊子の注意書きが特記のない電灯回路に指定する600Vビニル絶縁ビニルシースケーブル平形(VVF)に一致するため正答である。

エ

黒色の丸形シースから絶縁被覆の心線3本（赤・白・黒）が露出したケーブル。シース切り口に黄褐色のフィラー（介在物）とテープ巻きが見える

赤・白・黒の3心だが、黒色の丸形シースで、切り口にフィラーとテープ巻きが見える。公式問題冊子の注意1が電灯回路に指定する平形VVFではないため適合しない。
