⑰は駐車場を通る地中埋設部分で、配線図に『トラフ』と明記されている。
令和6年度 下期 第二種電気工事士 学科 問47
難度
やや易

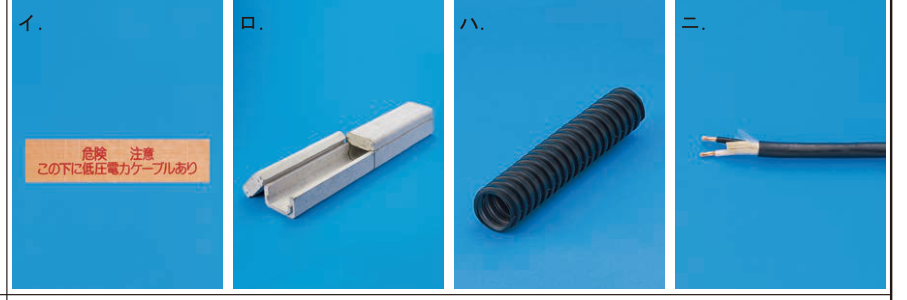

⑰で示す部分に使用するトラフは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
トラフはケーブルを収める樋状の本体とふたからなる。ロだけが、断面コの字形の本体にふたを載せた形状を写真で確認できる。イはケーブルの上方に埋設して掘削時に注意を促す標識シート、ハは外周が波付の管、ニはケーブル端部であり、いずれも写真の形状がトラフではない。
各選択肢の解説
- ア
淡い橙色の帯状の地に赤色文字で『危険 注意 この下に低圧電力ケーブルあり』と印刷された埋設標識シート
ケーブルの上方に埋設し、掘削時に地下ケーブルの存在を知らせる標識シートである。ケーブルを収める樋状の本体とふたを持たないためトラフではない。
- イ
灰色の本体の一部にふたが載せられた状態で置かれた、断面コの字型（U字形）の樋状部材
本体の一部にふたが載せられた状態のコの字形断面の樋状部材で、内部にケーブルを収めてふたを被せる構造がトラフの典型的な外観と一致するため、正答とされている。
- ウ
黒色で外周が波付（らせん状）に成形された管
外周が波付の管であり、本体とふたからなる樋状のトラフとは形状が異なる。
- エ
黒色シースの端部から絶縁被覆の心線2本が露出したケーブル
ケーブル自体の端部を写したものであり、防護物ではなく被工事対象の電線そのものであるため、トラフには該当しない。
この解説は？
分野「配線図」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 配線図
