令和6年度 下期 第二種電気工事士 学科 問48

各選択肢の解説

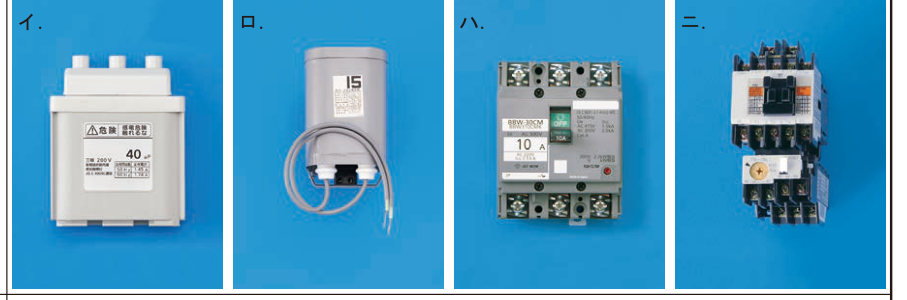

ア

白色の箱型ボディ上部に樹脂製の端子カバー（碍子状の突起）が3個突き出た機器。正面に「危険」の警告表示と「三相200V」「40μF」の数字が印刷されたラベルが貼付されている

上部の3個の端子カバーが三相分の端子に対応し、ラベルにも「三相200V」「40μF」という進相コンデンサに特有の電圧・静電容量の定格表示があるため、三相200Vの電動機回路（動力b）に使用する進相コンデンサとして正答とされている。

イ

円筒形の灰色本体に「15」と書かれたラベルが貼られ、下部から灰色のコードが2本出ている機器

円筒形本体からコードが出ており、イのような3端子カバーや『三相200V』の定格表示が見えないため、本問の機器には該当しない。

ウ

灰色の箱型で、正面パネルに型番表示と「10A」の電流値表示があり、上下に3極ぶんの端子ねじと開閉ハンドルを備えた機器

3極の開閉器状で『10A』の電流定格表示があり、コンデンサを示す静電容量（μF）の定格表示がないため該当しない。

エ

白色（アイボリー）系の本体で上部に橙色と黒色の部分がある、電磁接触器と熱動継電器を組み合わせた形状の箱型機器で、多数の端子ねじを備える

上部の橙色・黒色部分を持つ電磁接触器と下部の熱動継電器を組み合わせた外観は電磁開閉器（電動機の始動・保護用）を示しており、進相コンデンサとは機能・構造が異なる。
