⑲ではCV14-3CとIV14×3を接続する。
令和6年度 下期 第二種電気工事士 学科 問49
難度
やや易
⑲で示すジョイントボックス内の電線相互の接続作業に使用されることのないものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
試験センター公式『技能試験の概要と注意すべきポイント』の圧着工具・リングスリーブ表は、黄色柄のリングスリーブ用圧着工具と、表中最大でもφ2.6mm又は5.5mm²までの組合せを示している。14mm²電線の圧着にはこの工具の適用範囲を超えるためイは使用しない。ロは切断、ハはシース・被覆除去、ニは太い電線用の圧着作業に用いる。

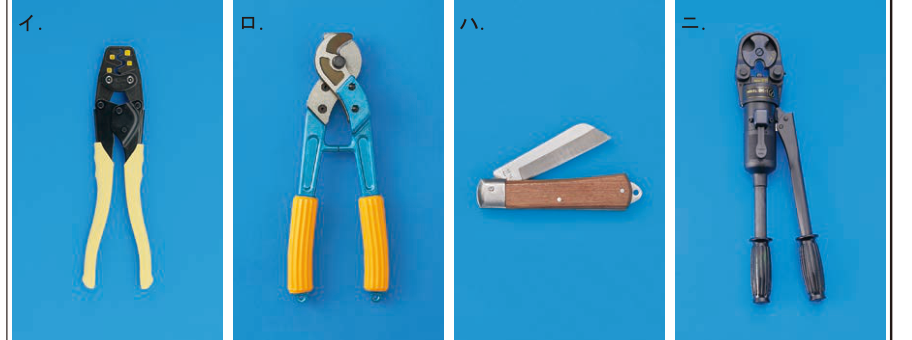

各選択肢の解説
- ア
黄色のハンドルを持ち、先端に複数の小さな圧着用ダイス（型穴）が並んだ手動式のリングスリーブ用圧着ペンチ
公式資料の写真と同じ黄色柄のリングスリーブ用圧着工具。公式の組合せ表は最大でもφ2.6mm又は5.5mm²までで、14mm²電線は適用範囲外なので使用しない。
- イ
黄色のグリップが付いた青色の金属アームを持ち、先端が刃のように閉じる構造のケーブルカッター
刃が閉じる構造のケーブルカッターであり、電線を必要な長さに切断する準備作業に用いられるため、接続作業の一環として使用される。
- ウ
木製の柄に折りたたみ式の刃が付いたナイフ（電工ナイフ）
電工ナイフはCVケーブルのシースや電線の絶縁被覆をはぎ取る作業に使用され、接続前の下準備工程として用いられる。
- エ
黒色の長いハンドルを2本備えた手動油圧式の圧着工具（先端に大きな圧着ダイス部を備える）
大型の手動油圧式圧着工具は、IV14mm²のような太い電線の圧着接続に対応できる能力を持ち、本問のジョイントボックスでの接続作業に用いられる。
