2階の配線は、⑪・⑫を含むジョイントボックス間と、各器具との間をすべてVVFケーブルでつなぐ。
令和7年度 下期 第二種電気工事士 学科 問49
難度
やや易
この配線図の2階部分の施工で，一般的に使用されることのないものは。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
2階部分に電線管（2種金属製可とう電線管など）の記号や傍記は無い。VVFの施工では、ジョイントボックス内のリングスリーブ圧着に圧着工具（イ）を使う。ケーブル外装と絶縁被覆のはぎ取りには、ワイヤストリッパ（ハ）や電工ナイフ（ニ）を使う。ロのプリカナイフは2種金属製可とう電線管（プリカチューブ）を切断する専用工具であり、可とう電線管を使わない2階部分では一般的に使用しない。
各選択肢の解説
- ア

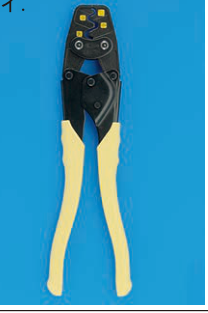

黄色の握りをもつリングスリーブ用圧着工具（先端に複数の圧着ダイスあり）
誤り（使用する）。黄色の握りはリングスリーブ用圧着工具の特徴である。2階の各ジョイントボックス内の電線接続に使う。
- イ

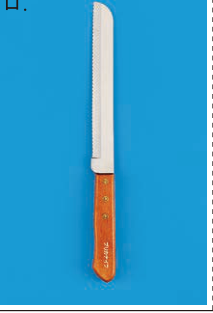

長い波刃と木製柄を持つプリカナイフ
正しい（使用しない）。波刃の長い刃は、2種金属製可とう電線管を切断するプリカナイフの形状である。2階の配線に可とう電線管は無い。
- ウ

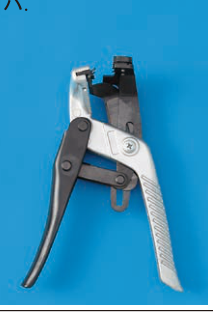

銀色の握りとレバー・ばね機構、黒色の先端刃部をもつワイヤストリッパ
誤り（使用する）。VVFケーブルの絶縁被覆をむくワイヤストリッパで、2階の配線作業に使う。
- エ

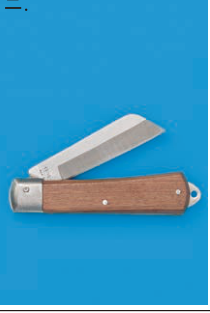

木製柄の折りたたみ式電工ナイフ
誤り（使用する）。電工ナイフで、ケーブル外装や被覆のはぎ取りに使う。
この解説は？
分野「配線図」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 配線図
