導管の圧力損失は同一口径で流量の二乗と長さに比例する。
令和8年度 ガス主任技術者 甲種 ガス技術 問10
難度
標準

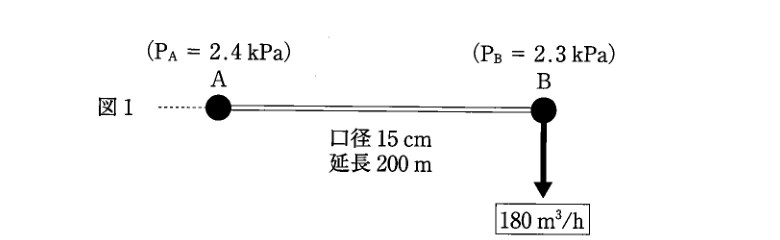

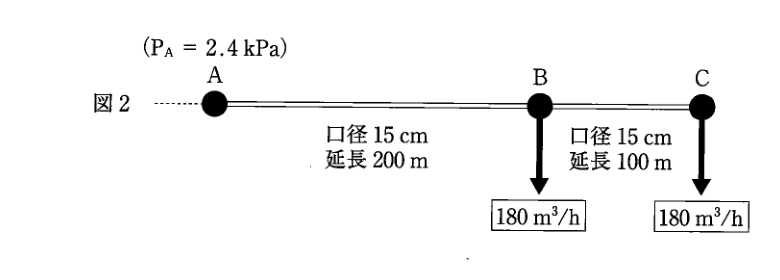

（ガ）問10 図1のように、A点からB点に低圧のガスを180m³/h供給している導管AB（口径15cm、延長200m）がある。このとき、A点の圧力P_Aは2.4kPa、B点の圧力P_Bは2.3kPaであった。今、図2のように、B点からさらに導管（口径15cm、延長100m）を延伸して、C点にもガスを180m³/h供給することになった。A点の圧力が2.4kPaのとき、C点の圧力P_C（kPa）として最も近い値はどれか。ただし、高低差は考慮しないものとする。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
元の180m³/h・200mで0.1kPa。延伸後はABに360m³/hが流れ0.4kPa、BCに180m³/hが流れ0.05kPa低下する。C点は2.4−0.45=1.95kPa。
各選択肢の解説
- 1
2.25 kPa
2.25kPaは元の圧力損失を過小評価している。
- 2
2.15 kPa
2.15kPaはABの流量倍増による4倍の損失を反映しない。
- 3
2.05 kPa
2.05kPaではBCの100m分の圧力損失を十分に反映しない。
- 4
1.95 kPa
1.95kPaはABの0.4kPaとBCの0.05kPaを差し引いた値。
- 5
1.85 kPa
1.85kPaは損失を0.55kPaと過大評価している。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人日本ガス機器検査協会「令和8年度ガス主任技術者試験（甲種）」ガス技術 問10（問題・正答）。解説は過去問AIの独自作成です。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
