第二級海上特殊無線技士2022年10月試験無線工学問 13

2022年10月試験第二級海上特殊無線技士無線工学問13

難度

やや易

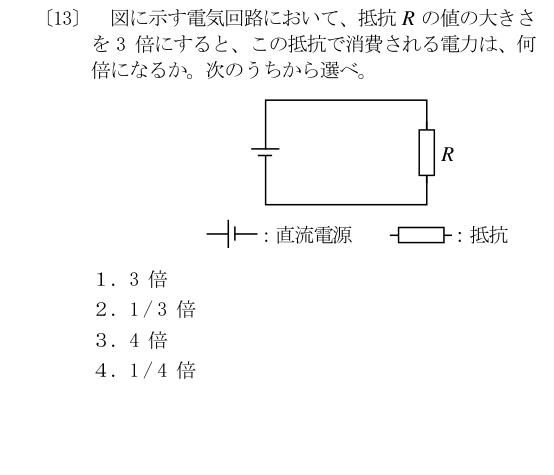

図に示す電気回路において、抵抗R の値の大きさを3 倍にすると、この抵抗で消費される電力は、何倍になるか。次のうちから選べ。 R ：直流電源：抵抗

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

電源電圧が変わらないので、P′/P=(V²/3R)/(V²/R)=1/3である。抵抗を増すと電流が減ることも含めて計算する。

1: 3 倍
誤り。図は一定電圧の直流電源に抵抗Rを接続した回路で、消費電力はP=V²/Rである。Rを3RにするとP′=V²/(3R)=P/3となり、3倍にはならない。
2: 1 / 3 倍
正しい。電源電圧が変わらないので、P′/P=(V²/3R)/(V²/R)=1/3である。抵抗を増すと電流が減ることも含めて計算する。
3: 4 倍
誤り。抵抗変更前後の電力比は1/3であり、4倍ではない。図には電源電圧を2倍にする条件もない。
4: 1 / 4 倍
誤り。一定電圧で電力が1/4になるのは抵抗が4倍のときである。本問の変更は3倍なので1/3となる。
