2022年10月試験 第二級海上特殊無線技士 無線工学 問14
難度
やや易

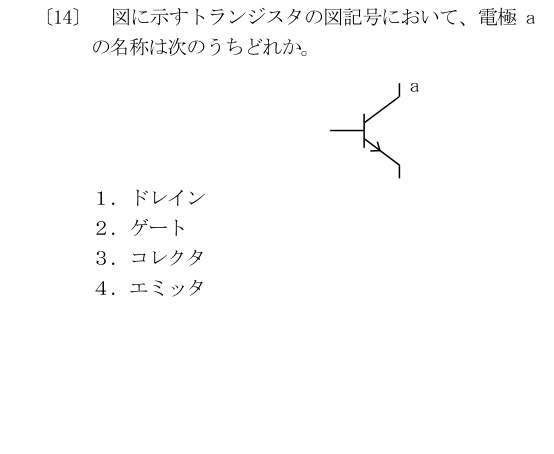

図に示すトランジスタの図記号において、電極a の名称は次のうちどれか。 a
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
図でaが付いている上側の斜めの枝は、矢印のないコレクタである。左側がベース、下側の矢印付きの枝がエミッタである。
各選択肢の解説
- 1
ドレイン
誤り。ドレインは電界効果トランジスタの電極名である。図はエミッタに矢印がある接合トランジスタの記号であり、aはドレインではない。
- 2
ゲート
誤り。ゲートは電界効果トランジスタの制御電極である。図の接合トランジスタの電極aには該当しない。
- 3
コレクタ
正しい。図でaが付いている上側の斜めの枝は、矢印のないコレクタである。左側がベース、下側の矢印付きの枝がエミッタである。
- 4
エミッタ
誤り。エミッタは図の下側の矢印が付いた枝である。aはその反対側の、矢印のないコレクタを示す。
