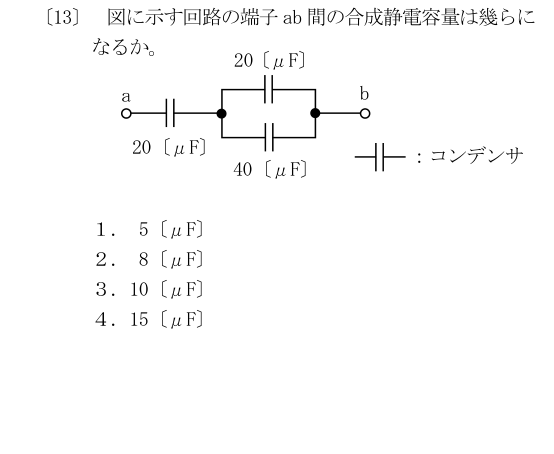

図に示す回路の端子ab 間の合成静電容量は幾らになるか。 20〔μF〕 a b 20〔μF〕：コンデンサ 40〔μF〕

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

右側は20＋40=60μFの並列回路で、その60μFと左の20μFが直列である。1/C=1/20＋1/60よりC=15μFとなる。

1: 5〔μF〕
誤り。右側の20μFと40μFは並列なので60μFであり、これと左の20μFが直列になる。合成容量は20×60/(20＋60)=15μFで、5μFではない。
2: 8〔μF〕
誤り。図の接続は右側2個の並列合成60μFと左側20μFの直列である。この接続を計算すると15μFとなり、8μFではない。
3: 10〔μF〕
誤り。20μF同士だけを直列にすれば10μFになるが、図には右側に並列の40μFもある。その40μFを省くことはできず、合成は15μFとなる。
4: 15〔μF〕
正しい。右側は20＋40=60μFの並列回路で、その60μFと左の20μFが直列である。1/C=1/20＋1/60よりC=15μFとなる。
