第二級海上特殊無線技士2022年10月試験無線工学問 18

2022年10月試験第二級海上特殊無線技士無線工学問18

難度

やや易

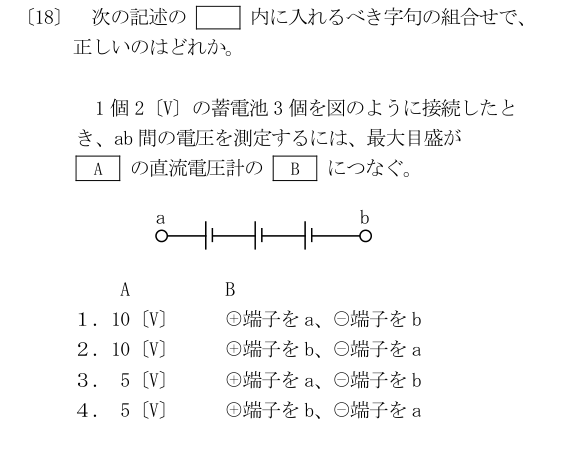

次の記述の内に入れるべき字句の組合せで、正しいのはどれか。 1 個2〔V〕の蓄電池3 個を図のように接続したとき、ab 間の電圧を測定するには、最大目盛が A の直流電圧計の B につなぐ。 a b A B

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

図の電池は同じ向きに3個直列なので、端子電圧は2×3=6Vである。a側が正極なので、6Vを超える10Vレンジで＋端子をa、－端子をbにつなぐ。

1: 10〔V〕 ○＋端子をa、○－端子をb
正しい。図の電池は同じ向きに3個直列なので、端子電圧は2×3=6Vである。a側が正極なので、6Vを超える10Vレンジで＋端子をa、－端子をbにつなぐ。
2: 10〔V〕 ○＋端子をb、○－端子をa
誤り。10Vレンジは適切だが極性が逆である。図の長い電極線の側であるaに電圧計の＋端子を接続する。
3: 5〔V〕 ○＋端子をa、○－端子をb
誤り。極性は正しいが、電池の合計電圧6Vが最大目盛5Vを超える。選ぶべき最大目盛は10Vである。
4: 5〔V〕 ○＋端子をb、○－端子をa
誤り。5Vレンジでは6Vを測れず、さらに＋端子をbとする極性も逆である。10Vレンジで＋をaに接続する。
