2022年10月試験 第二級海上特殊無線技士 無線工学 問21
難度
やや易

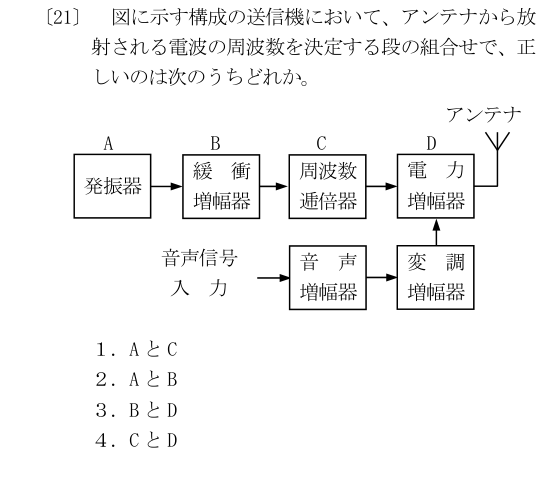

図に示す構成の送信機において、アンテナから放 射される電波の周波数を決定する段の組合せで、正 しいのは次のうちどれか。 アンテナ A B C D 緩 衝 周波数 電 力 発振器 増幅器 逓倍器 増幅器 音声信号 音 声 変 調 入 力 増幅器 増幅器
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
Aの発振器が基準となる周波数f₀を作り、Cの周波数逓倍器がそれをn倍して送信周波数nf₀を決める。図の周波数決定に関わる段はAとCである。
各選択肢の解説
- 1
A とC
正しい。Aの発振器が基準となる周波数f₀を作り、Cの周波数逓倍器がそれをn倍して送信周波数nf₀を決める。図の周波数決定に関わる段はAとCである。
- 2
A とB
誤り。Aの発振器は該当するが、Bの緩衝増幅器は発振器への負荷の影響を小さくする段である。周波数を整数倍にするCが抜けている。
- 3
B とD
誤り。Bの緩衝増幅器とDの電力増幅器は増幅のための段であり、図で送信周波数を決める発振器Aと逓倍器Cの組合せではない。
- 4
C とD
誤り。Cの逓倍器は該当するが、Dの電力増幅器は主として電力を大きくする段である。基準周波数を作るAが必要である。
