第一級陸上特殊無線技士2026年2月試験無線工学問 11

2026年2月試験第一級陸上特殊無線技士無線工学問11

難度

やや易

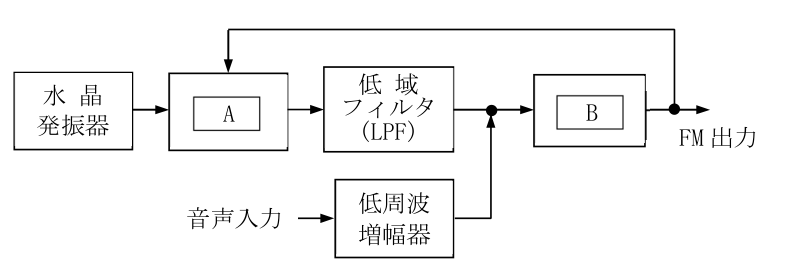

図は、PLLによる直接FM(F3E)方式の変調器の原理的な構成例を示したものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

解説

解説本文

展開

解説Layer 1

水晶発振器の基準信号と帰還信号をAで位相比較し、LPF出力と音声信号によってBの発振周波数を制御する構成に一致する。

1: A：位相比較器(PC)　B：緩衝増幅器
AはPLLの位相比較器に一致するが、音声信号で発振周波数を変化させるBは電圧制御発振器である。
2: A：位相比較器(PC)　B：電圧制御発振器(VCO)
水晶発振器の基準信号と帰還信号をAで位相比較し、LPF出力と音声信号によってBの発振周波数を制御する構成に一致する。
3: A：位相比較器(PC)　B：周波数弁別器
Aは正しいが、BはFM波を発生し帰還信号も供給するVCOであり、周波数弁別器ではない。
4: A：周波数逓倍器　B：緩衝増幅器
Aには基準信号と帰還信号が入力されるため位相比較器が必要であり、BもVCOでなければならない。
5: A：周波数逓倍器　B：電圧制御発振器(VCO)
Bは一致するが、PLLの誤差信号を生成するAは周波数逓倍器ではなく位相比較器である。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月15日

出典：公益財団法人日本無線協会第一級陸上特殊無線技士 2026年2月 09:30 A版 JZ82A 無線工学問11（問題・正答）。解説と図の切出しは過去問AIが作成・加工。
