2026年2月試験 第一級陸上特殊無線技士 無線工学 問16

各選択肢の解説

1

最小探知距離を短くするには、送信パルス幅を狭くする。

正しい。送信中は受信が困難であり、最小探知距離は概ね送信パルス幅に比例するため、パルス幅を狭くすると短くなる。

2

水平面内のビーム幅が広いほど、方位分解能は良くなる。

誤り。近接する二つの方位を分離するには水平面内のビーム幅が狭いほどよく、ビーム幅が広いほど方位分解能は悪化する。

3

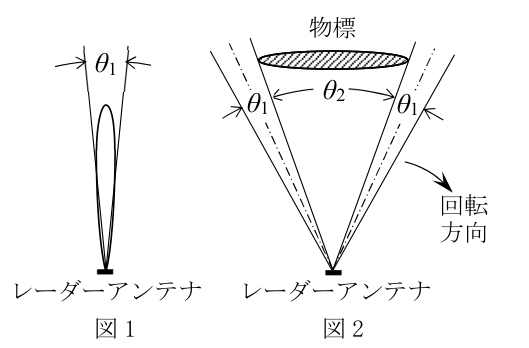

図1は、レーダーアンテナの水平面内指向性を表したものであるが、放射電力密度（電力束密度）が最大放射方向の1/2に減る二つの方向のはさむ角θ1をビーム幅という。

正しい。図1のθ1は、電力が最大値の1/2となる二方向間の角度、すなわち半値幅を表す。

4

図2に示す物標の観測において、レーダーアンテナのビーム幅をθ1、観測点からみた物標をはさむ角をθ2とすると、レーダー画面上での物標の表示幅は、ほぼθ1＋θ2に相当する幅に拡大される。

正しい。有限のビーム幅に物標自身の角度幅が加わるため、画面上の方位方向の表示幅は概ねθ1＋θ2となる。
