第一級陸上特殊無線技士2026年2月試験無線工学問 20

2026年2月試験第一級陸上特殊無線技士無線工学問20

難度

やや易

図に示すマイクロ波回線において、A局から送信機出力電力0.5〔W〕で送信したときのB局の受信機入力電力の値として、最も近いものを下の番号から選べ。ただし、自由空間基本伝送損失を135〔dB〕、送信及び受信アンテナの絶対利得をそれぞれ40〔dB〕、送信及び受信帯域フィルタ（BPF）の損失をそれぞれ1〔dB〕、送信及び受信給電線の長さをそれぞれ15〔m〕とし、給電線損失を0.2〔dB/m〕とする。また、log₁₀2＝0.3とする。

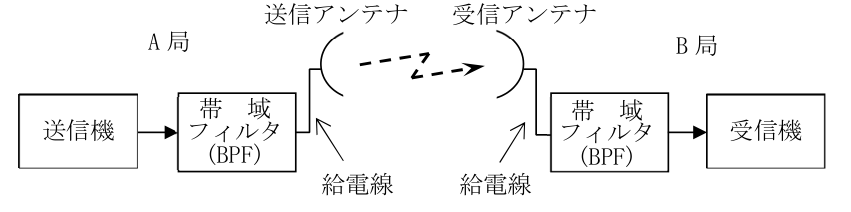

日本無線協会公式問題の原図：A局の送信機、送信BPF、給電線、送信アンテナ、受信アンテナ、給電線、受信BPF及びB局の受信機 — 図表を拡大して表示

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

送信電力は10log₁₀(500〔mW〕)＝10(log₁₀5＋2)＝27〔dBm〕。各給電線損失は15×0.2＝3〔dB〕であり、受信機入力は27－1－3＋40－135＋40－3－1＝－36〔dBm〕となる。

各選択肢の解説

1: －27〔dBm〕
不適切。回線計算値は－36〔dBm〕であり、－27〔dBm〕ではない。
2: －30〔dBm〕
不適切。回線計算値は－36〔dBm〕であり、－30〔dBm〕ではない。
3: －33〔dBm〕
不適切。回線計算値は－36〔dBm〕であり、－33〔dBm〕ではない。
4: －36〔dBm〕
正しい。送信電力は10log₁₀(500〔mW〕)＝10(log₁₀5＋2)＝27〔dBm〕。各給電線損失は15×0.2＝3〔dB〕であり、受信機入力は27－1－3＋40－135＋40－3－1＝－36〔dBm〕となる。
5: －39〔dBm〕
不適切。回線計算値は－36〔dBm〕であり、－39〔dBm〕ではない。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年10月15日

公式問題PDF（問題PDF）公式正答PDF（公式解答PDF）

出典：公益財団法人日本無線協会第一級陸上特殊無線技士 2026年2月 09:30 A版 JZ82A 無線工学問20（問題・正答）。解説と図の切出しは過去問AIが作成・加工。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
