2026年2月試験 第一級陸上特殊無線技士 無線工学 問7

各選択肢の解説

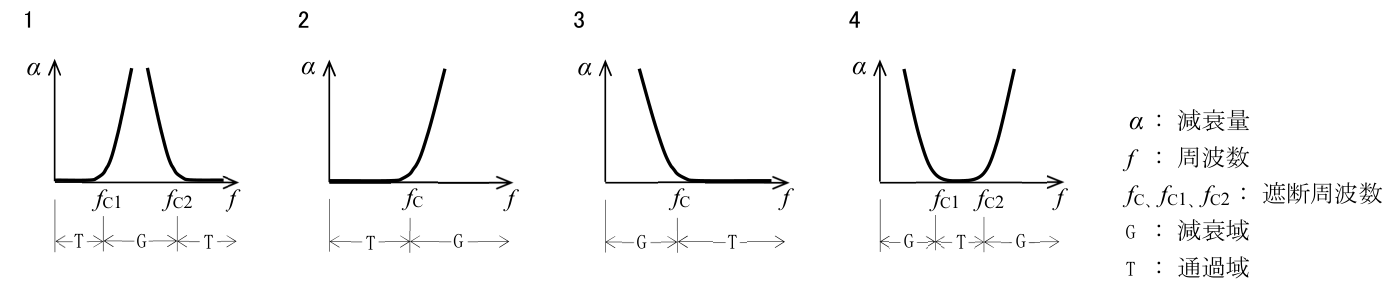

1

低周波側及び高周波側が通過域Tで、fC1とfC2の間が減衰域Gとなる特性図

中央の周波数帯域を阻止し、その両側を通過させる帯域除去フィルタの特性であり、BPFではない。

2

fCより低周波側が通過域Tで、高周波側が減衰域Gとなる特性図

低周波を通過させて高周波を減衰させる低域フィルタの特性であり、BPFではない。

3

fCより低周波側が減衰域Gで、高周波側が通過域Tとなる特性図

高周波を通過させて低周波を減衰させる高域フィルタの特性であり、BPFではない。

4

低周波側及び高周波側が減衰域Gで、fC1とfC2の間が通過域Tとなる特性図

BPFは所定の帯域だけを通過させ、その上下の周波数を減衰させるため、この特性が該当する。
