現在のBPSK信号と1シンボル遅延信号を乗算し、LPFで高周波成分を除去して位相差に対応する復調成分を得る構成である。
2026年6月試験 第一級陸上特殊無線技士 無線工学 問10
難度
やや易

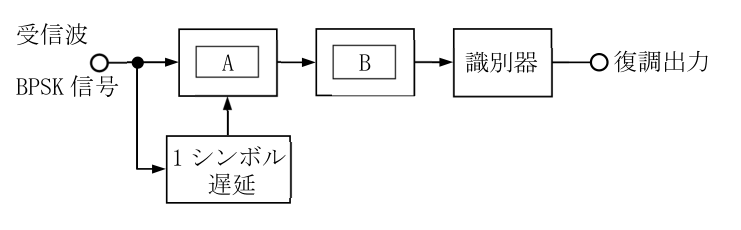

図は、BPSK信号に対して遅延検波を適用した復調器の原理的構成例である。□内に入れるべき字句の正しい組合せを下の番号から選べ。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
A：π/2移相器 B：低域フィルタ(LPF)
Bは復調成分を取り出すLPFでよいが、受信波と1シンボル遅延波の位相差を検出するAは移相器ではなく乗算器である。
- 2
A：π/2移相器 B：高域フィルタ(HPF)
Aは乗算器でなければならず、Bも高周波成分を除いて復調成分を得るLPFであるため誤り。
- 3
A：π/2移相器 B：帯域フィルタ(BPF)
Aは乗算器であり、乗算後の低周波成分を取り出すBはLPFなので誤り。
- 4
A：乗算器 B：低域フィルタ(LPF)
現在のBPSK信号と1シンボル遅延信号を乗算し、LPFで高周波成分を除去して位相差に対応する復調成分を得る構成である。
- 5
A：乗算器 B：高域フィルタ(HPF)
Aは正しいが、復調に必要な低周波成分を取り出すのはHPFではなくLPFである。
