直交枝の位相はπ/2又はπ/2+π=3π/2であり、QPSKの4状態はlog₂4=2ビットを表すため両方とも正しい。
2026年6月試験 第一級陸上特殊無線技士 無線工学 問13
難度
やや易

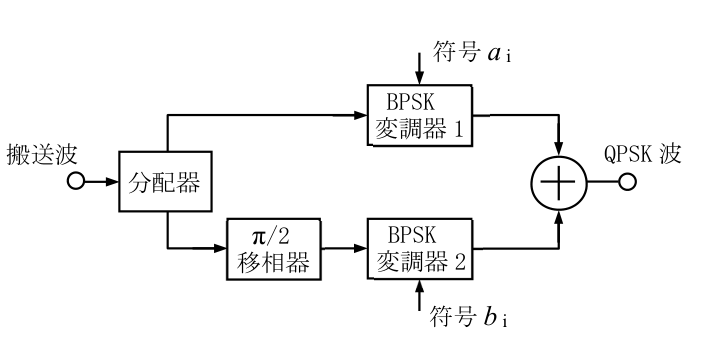

次の記述は、図に示すQPSK変調器の原理的な構成例について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。
(1) 分配器で分配された搬送波は、BPSK変調器1には直接、BPSK変調器2にはπ/2移相器を通して入力される。BPSK変調器1の出力の位相は、符号aᵢに対応して変化し、搬送波の位相に対して0又はπ〔rad〕の値をとる。また、BPSK変調器2の出力の位相は、符号bᵢに対応して変化し、搬送波の位相に対して A〔rad〕の値をとるので、それぞれの出力を合成(加算)することにより、QPSK波を得る。
(2) このように、QPSKは、搬送波のπ/2〔rad〕おきの位相を用いて、1シンボルで B ビットの情報を送る変調方式である。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- 1
A：π/4又は3π/4 B：4
直交側BPSK出力の位相はπ/2又は3π/2であり、QPSKは4状態なので1シンボル当たりlog₂4=2ビットである。A、Bとも誤り。
- 2
A：π/4又は3π/4 B：2
Bは正しいが、π/2移相した搬送波をBPSK変調するためAはπ/2又は3π/2である。
- 3
A：π/2又は3π/4 B：2
Bは正しいが、BPSKによるπ反転後の位相はπ/2から3π/2となり、3π/4ではない。
- 4
A：π/2又は3π/2 B：4
Aは正しいが、4位相のQPSKが1シンボルで送る情報量は4ビットではなく2ビットである。
- 5
A：π/2又は3π/2 B：2
直交枝の位相はπ/2又はπ/2+π=3π/2であり、QPSKの4状態はlog₂4=2ビットを表すため両方とも正しい。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：公益財団法人日本無線協会 第一級陸上特殊無線技士 2026年6月 09:30 A版 JZ86A 無線工学 問13（問題・正答）。解説と図の切出しは過去問AIが作成・加工。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
