第一級陸上特殊無線技士2026年6月試験無線工学問 8

2026年6月試験第一級陸上特殊無線技士無線工学問8

難度

やや易

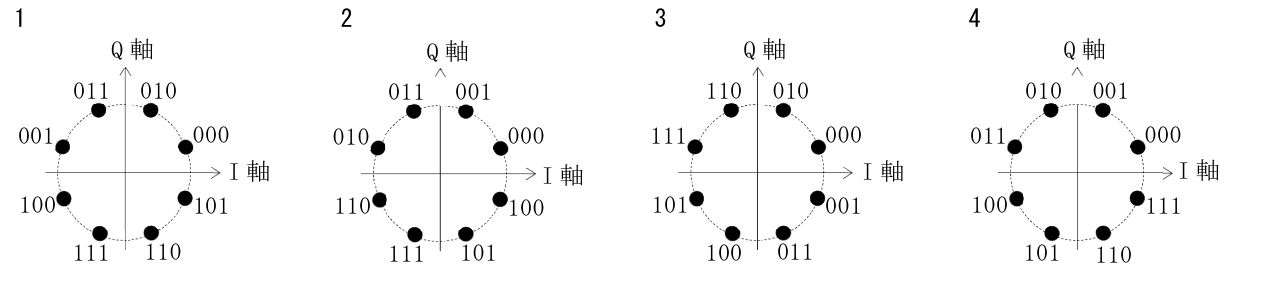

グレイ符号(グレイコード)による8PSKの信号空間ダイアグラム(コンスタレーション)として、正しいものを下の番号から選べ。ただし、I軸は同相軸、Q軸は直交軸を表す。

解説

解説本文

展開

解説Layer 1

隣接する全ての信号点で変化するビットが1個だけであり、終端の100と000の間も1ビット差なのでグレイ符号である。

1: 図1：円周上の符号は、+I側上方から反時計回りに 000, 010, 011, 001, 100, 111, 110, 101
001と100など、隣接する信号点間で複数ビットが変化する箇所があるためグレイ符号ではない。
2: 図2：円周上の符号は、+I側上方から反時計回りに 000, 001, 011, 010, 110, 111, 101, 100
隣接する全ての信号点で変化するビットが1個だけであり、終端の100と000の間も1ビット差なのでグレイ符号である。
3: 図3：円周上の符号は、+I側上方から反時計回りに 000, 010, 110, 111, 101, 100, 011, 001
100と011など、隣接点間で複数ビットが変化する箇所があるためグレイ符号ではない。
4: 図4：円周上の符号は、+I側上方から反時計回りに 000, 001, 010, 011, 100, 101, 110, 111
001と010など、隣接点間で複数ビットが変化する箇所があるためグレイ符号ではない。
