4個のダイオードをリング状に接続し、変成器T1、T2と組み合わせた平衡形の乗算回路なので、名称はリング変調回路である。
2026年3月試験 第三級海上無線通信士 無線工学 問B-1
難度
標準

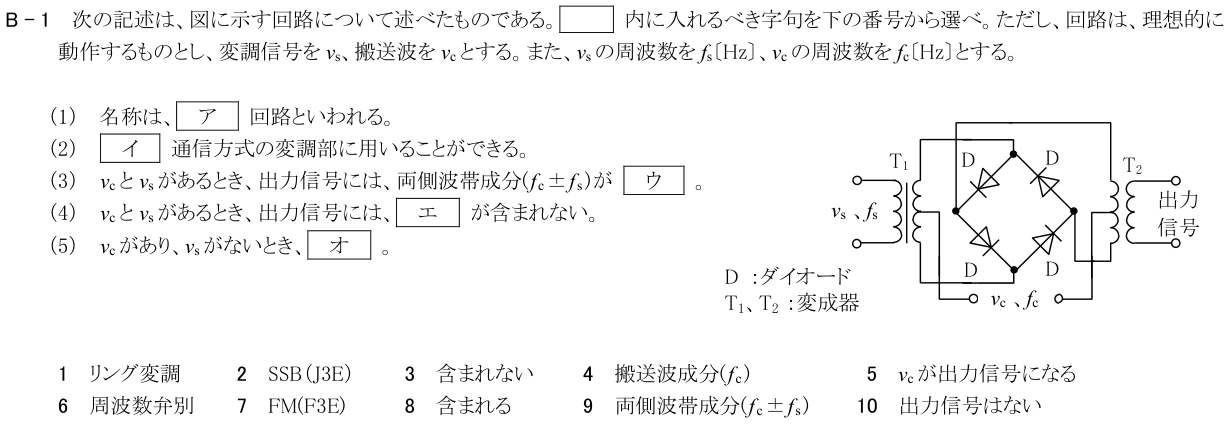

次の記述は、図に示す回路について述べたものである。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
理想的なリング変調器は搬送波を抑圧した両側波帯信号を生成でき、その一方の側波帯を選択してSSB(J3E)信号を得る変調部に使用できる。
補足Layer 3展開閉じる
v_c と v_s の積に相当する変調によって、周波数 f_c+f_s と f_c-f_s の両側波帯成分が出力に含まれる。
回路の平衡動作により搬送波が出力側で相殺されるため、出力信号には搬送波成分 f_c が含まれない。
v_s がない場合は平衡が保たれ、加えられた搬送波 v_c は出力側で相殺されるので、理想回路の出力信号はない。
