スリーブアンテナでは給電点から上方の放射器と下方のスリーブがそれぞれ約4分の1波長で動作するため、l=λ/4〔m〕である。両部分を合わせた実効的な全長は約λ/2となる。
2026年3月試験 第三級海上無線通信士 無線工学 問B-3
難度
標準

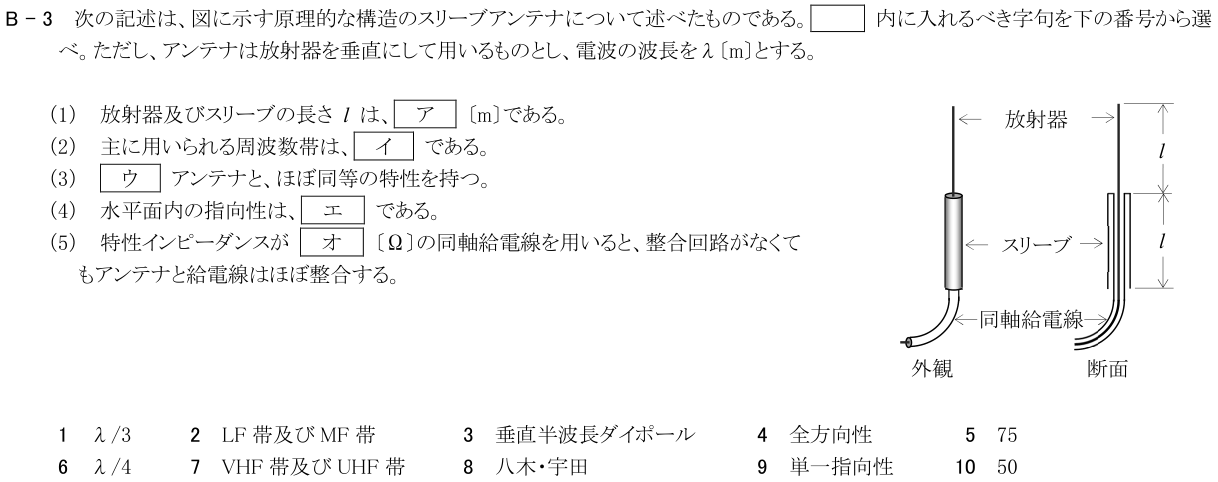

次の記述は、図に示す原理的な構造のスリーブアンテナについて述べたものである。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
4分の1波長の放射器とスリーブを実用的な寸法で構成しやすいスリーブアンテナは、主としてVHF帯及びUHF帯で用いられる。
補足Layer 3展開閉じる
上方のλ/4放射器と下方のλ/4スリーブが給電点を挟む二つの腕として働き、全長約λ/2の垂直半波長ダイポールとほぼ同等の特性を持つ。
垂直に設置した直線状の放射系は垂直軸の周囲で回転対称に近く、水平面内では方位角による放射の差が小さい全方向性となる。
図の原理的なスリーブアンテナは、約λ/4の放射器と約λ/4のスリーブで半波長ダイポール相当の放射系を構成する。給電点の抵抗は約73Ωを目安とするので、候補では75Ωの同軸給電線とほぼ整合し、番号5を選ぶ。
