図Bは出力をコンデンサ両端から取り出すRC回路で、時定数はτ＝RCである。
第78回（2026年実施） 診療放射線技師 午後 問65
難度
標準

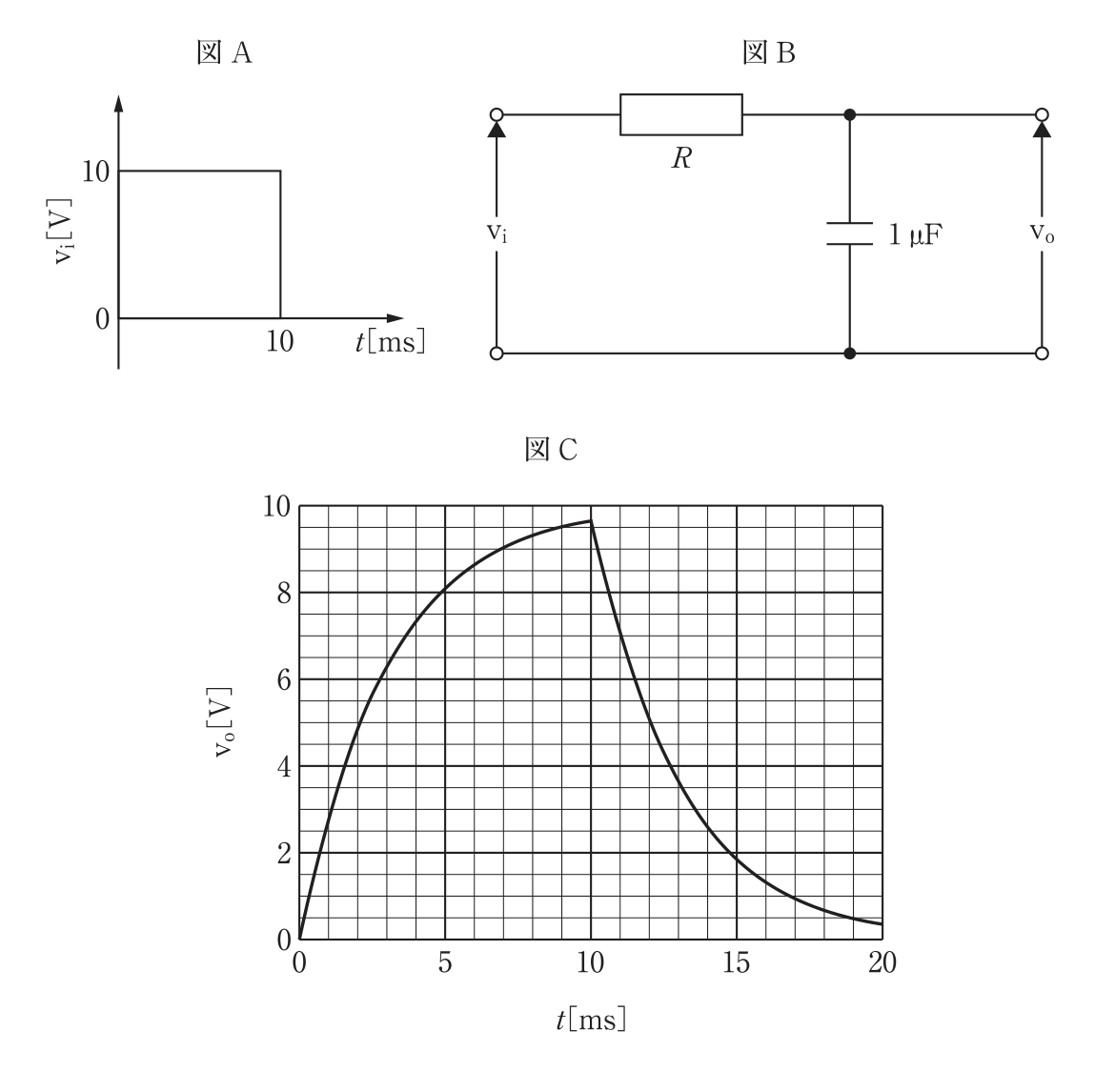

図A の単パルスvi を図B の回路に入力したとき、図C の出力波形vo が得られた。抵抗R［kΩ］に最も近いのはどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
10Vのステップ入力に対する充電電圧はvo＝10［1−exp（−t/τ）］となる。図Cでは約3msで約6.3V、すなわち最終値の約63％に達しているので、τ≒3ms。C＝1μFよりR＝3×10⁻³/10⁻⁶＝3×10³Ω＝3kΩとなる。
各選択肢の解説
- 1
1
誤り。R＝1kΩならτ＝1msであり、3ms時点で約9.5Vに達する。図の立上りより速すぎる。
- 2
3
正しい。R＝3kΩ、C＝1μFならτ＝3msとなり、図の充電・放電波形と一致する。
- 3
5
誤り。R＝5kΩならτ＝5msで、3ms時点の電圧は約4.5Vとなる。図から読む約6.3Vより低い。
- 4
10
誤り。R＝10kΩならτ＝10msであり、10msの入力終了時でも約6.3Vまでしか充電されず、図と一致しない。
- 5
30
誤り。R＝30kΩならτ＝30msとなり、10msまでの充電電圧は約2.8Vで、図の約9.6Vより低い。
