磁性体のB-H曲線の閉ループ面積は、磁化を一周期変化させる際に熱などとして失われる単位体積当たりのエネルギーに相当する。したがって3が正答。
2026年9月試験 1級電気通信工事施工管理技士 問題A 問2
難度
標準

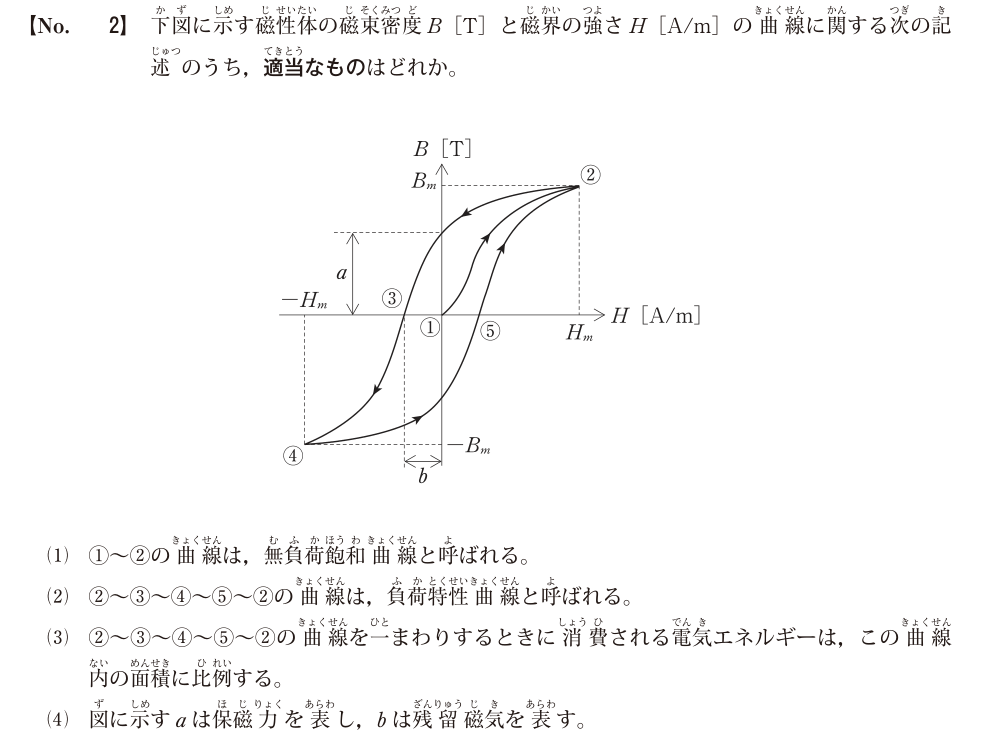

下図に示す磁性体の磁束密度 B［T］と磁界の強さ H［A/m］の曲線に関する次の記述のうち，適当なものはどれか。
選択肢
解説
解説本文
展開閉じる
解説
解説本文
各選択肢の解説
- ア
①～②の曲線は，無負荷飽和曲線と呼ばれる。
①から②は初磁化曲線であり、無負荷飽和曲線という名称ではない。
- イ
②～③～④～⑤～②の曲線は，負荷特性曲線と呼ばれる。
②→③→④→⑤→②は磁気ヒステリシスループであり、負荷特性曲線ではない。
- ウ
②～③～④～⑤～②の曲線を一まわりするときに消費される電気エネルギーは，この曲線内の面積に比例する。
一周での損失エネルギー密度は∮H dBで表され、B-H面のループ面積に比例する。
- エ
図に示す a は保磁力を表し，b は残留磁気を表す。
図のaはH=0で残るB、すなわち残留磁束密度、bはB=0に戻すための逆向きH、すなわち保磁力であり、説明が逆。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人全国建設研修センター 令和8年度1級電気通信工事施工管理技術検定 第一次検定 試験問題A No.2。ルビ・改行・空白を整理し、添字・指数・分数を文字化。図中の情報は原本画像と併記し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
