分流器Rは電流計内部抵抗rと並列なので、最大目盛時の電流計電圧は0.02×50=1 V。
2026年9月試験 1級電気通信工事施工管理技士 問題A 問3
難度
標準

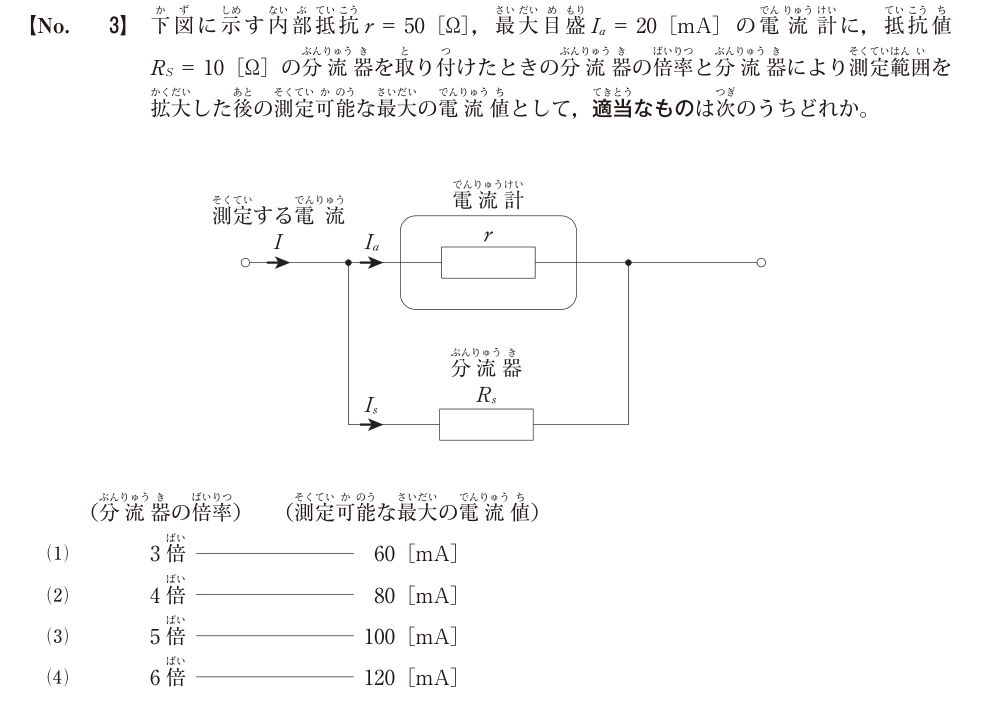

下図に示す内部抵抗 r ＝ 50［Ω］，最大目盛 I ＝ 20［mA］の電流計に，抵抗値 R ＝ 10［Ω］の分流器を取り付けたときの分流器の倍率と分流器により測定範囲を拡大した後の測定可能な最大の電流値として，適当なものは次のうちどれか。 （分流器の倍率）（測定可能な最大の電流値）
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
分流器には1/10=0.10 Aが流れ、合計0.12 A。倍率は0.12/0.02=6倍で、正答は4。
各選択肢の解説
- ア
3 倍 60［mA］
3倍なら全電流60 mAだが、分流器だけで100 mA流れるので小さすぎる。
- イ
4 倍 80［mA］
4倍・80 mAも、並列抵抗の電流比r/R=5を反映していない。
- ウ
5 倍 100［mA］
5倍・100 mAは分流器電流のみを総電流と誤認した値。電流計自身の20 mAを足す。
- エ
6 倍 120［mA］
6倍・120 mAは分流器100 mAと電流計20 mAの和に一致する。
この解説は？
解説・公式出典について
解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。
最終更新:
出典：一般財団法人全国建設研修センター 令和8年度1級電気通信工事施工管理技術検定 第一次検定 試験問題A No.3。ルビ・改行・空白を整理し、添字・指数・分数を文字化。図中の情報は原本画像と併記し、原本の数字選択肢をア・イ・ウ・エに変換。解説は本サイト作成。
制作・確認範囲・誤り報告の手順は 静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
