各枝の電流は抵抗枝1 A、コイル枝1 A遅れ、コンデンサ枝1 A進み。
2026年9月試験 1級電気通信工事施工管理技士 問題A 問4
難度
標準

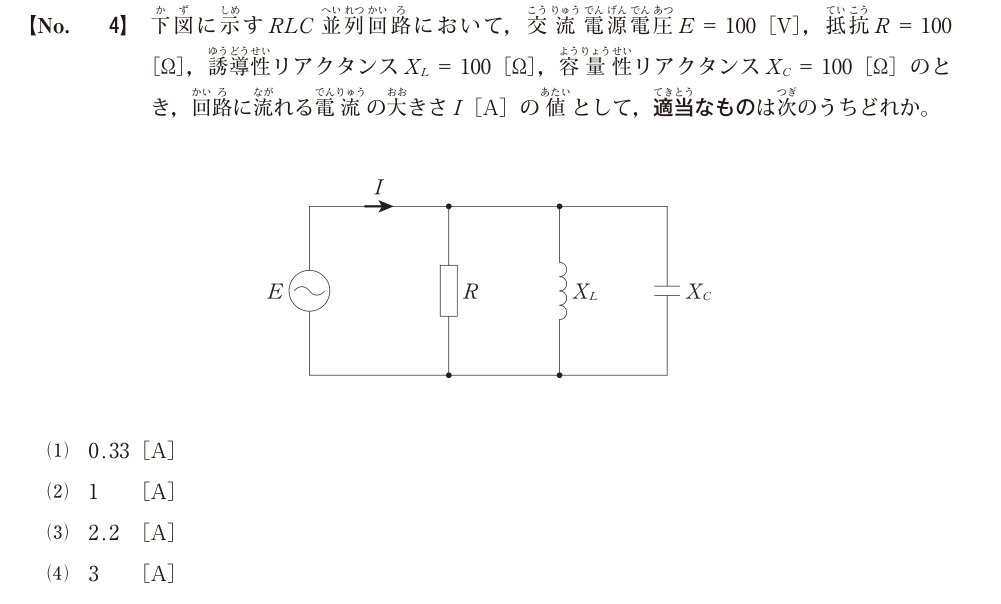

下図に示す RLC 並列回路において，交流電源電圧 E ＝ 100［V］，抵抗 R ＝ 100［Ω］，誘導性リアクタンス X_L ＝ 100［Ω］，容量性リアクタンス X_C ＝ 100［Ω］のとき，回路に流れる電流の大きさ I［A］の値として，適当なものは次のうちどれか。
選択肢
解説
結論 → 詳細 の 2 層構成
展開閉じる
解説
結論 → 詳細 の 2 層構成
詳細Layer 2展開閉じる
リアクタンス枝の電流は互いに打ち消し合い、電源電流は抵抗枝の1 Aだけとなる。正答は2。
各選択肢の解説
- ア
0.33［A］
0.33 Aは並列の3枝を直列抵抗300 Ωのように扱った値である。
- イ
1 ［A］
1 Aは誘導性と容量性の無効電流が相殺され、I=E/R=100/100となる値。
- ウ
2.2 ［A］
2.2 Aは3枝の位相を無視した合成値であり、同じ大きさの進み電流と遅れ電流を相殺していない。
- エ
3 ［A］
3 Aは三つの枝の電流を単純加算した値。交流電流は位相を考慮して合成する。
