土地家屋調査士令和7年度 秋期午前問 6

令和7年度 秋期 土地家屋調査士 午前 問6

測量#閉合多角測量#コンパス法
難度やや難

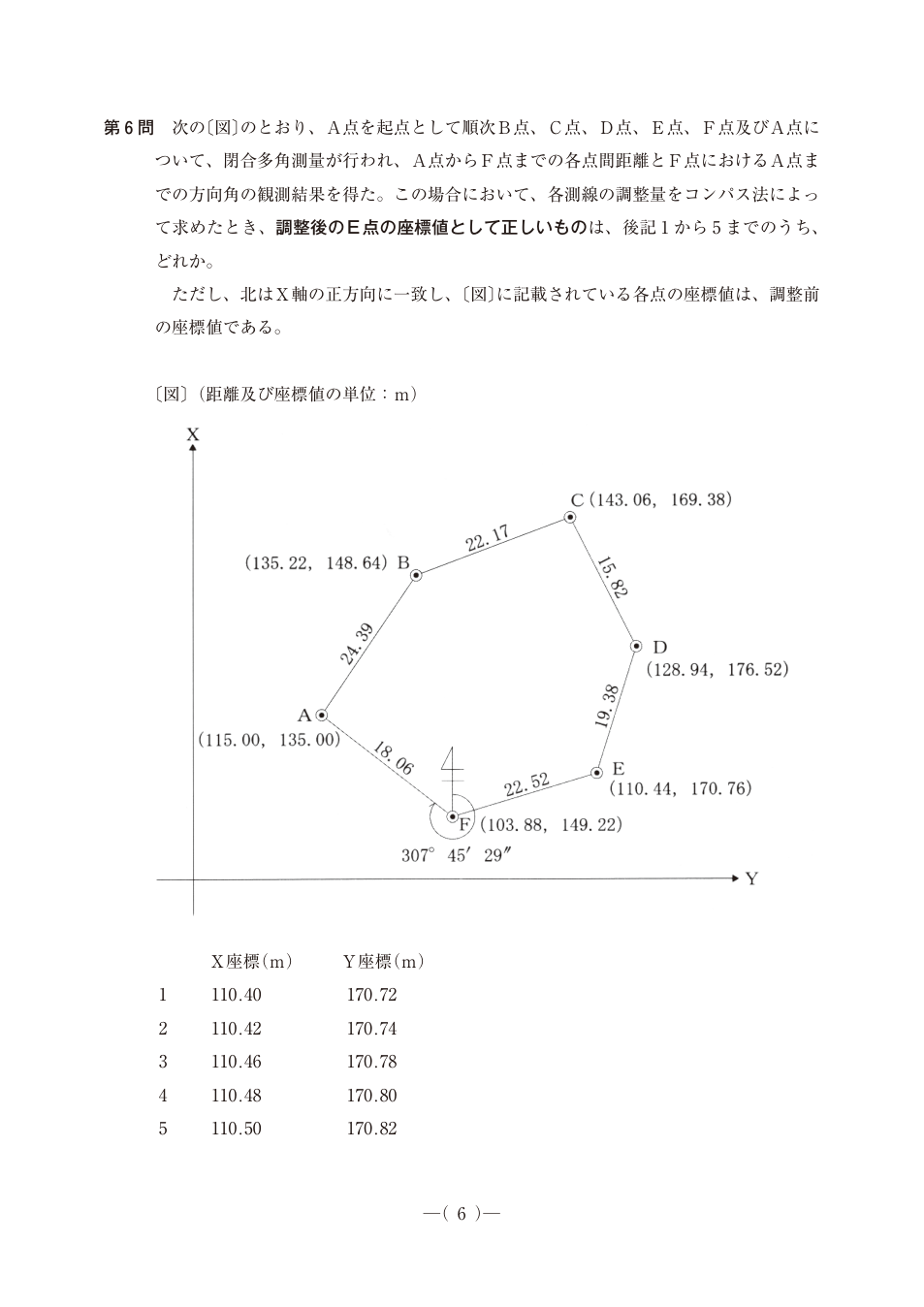

第6 問　次の〔図〕のとおり、Ａ点を起点として順次Ｂ点、Ｃ点、Ｄ点、Ｅ点、Ｆ点及びＡ点に

ついて、閉合多角測量が行われ、Ａ点からＦ点までの各点間距離とＦ点におけるＡ点ま

での方向角の観測結果を得た。この場合において、各測線の調整量をコンパス法によっ

て求めたとき、調整後のＥ点の座標値として正しいものは、後記1 から5 までのうち、

どれか。

　　　　ただし、北はＸ軸の正方向に一致し、〔図〕に記載されている各点の座標値は、調整前

の座標値である。

〔図〕（距離及び座標値の単位：ｍ）

Ｘ座標（ｍ）

Ｙ座標（ｍ）

A(115.00,135.00)、B(135.22,148.64)、C(143.06,169.38)、D(128.94,176.52)、E(110.44,170.76)、F(103.88,149.22)。各辺24.39/22.17/15.82/19.38/22.52/18.06m、FA方向角307°45′29″。
図表を拡大して表示

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

原図の辺長はAB24.39、BC22.17、CD15.82、DE19.38、EF22.52、FA18.06mで、総延長122.34m。

詳細Layer 2
展開

F=(103.88,149.22)mからFA方向角307°45′29″・距離18.06mでAの計算値=(114.93865,134.94170)mとなる。既知A=(115.00,135.00)mとの差は(−0.06135,−0.05830)m。コンパス法でA→E累積81.76mに対し、Eの補正は(+0.04100,+0.03896)m。E元座標(110.44,170.76)mを(110.48,170.80)mに調整するので4。

各選択肢の解説

1

Ｘ110.40ｍ、Ｙ170.72ｍ

Eのコンパス法補正後座標(110.481,170.799)mよりXが約0.08m、Yが約0.08m小さい。

2

Ｘ110.42ｍ、Ｙ170.74ｍ

補正値約(+0.041,+0.039)mをEの元座標に十分加えていない。

3

Ｘ110.46ｍ、Ｙ170.78ｍ

F→Aの方向角307°45′29″と距離18.06mから閉合差はX約−0.06135m、Y約−0.05830m。A→Eの距離81.76mにコンパス法で按分するとEは(110.481,170.799)mなので、この(110.46,170.78)mは両座標を約0.02m低く見積もる。

4

Ｘ110.48ｍ、Ｙ170.80ｍ

F→Aの観測値から閉合差(−0.06135,−0.05830)m。A→Eの累積距離81.76mを総延長122.34mで割って閉合差の逆符号を配分すると、E=(110.481,170.799)m。小数第2位で(110.48,170.80)m。

5

Ｘ110.50ｍ、Ｙ170.82ｍ

総延長122.34mに対するA→Eの累積81.76mで閉合差を按分すると、Eの補正量は(+0.041,+0.039)m。元座標(110.44,170.76)mからは(110.481,170.799)mとなり、(110.50,170.82)mは両座標とも約0.02m過大。
