令和6年度 上期 第三種電気主任技術者 法規 問10

各選択肢の解説

(1)

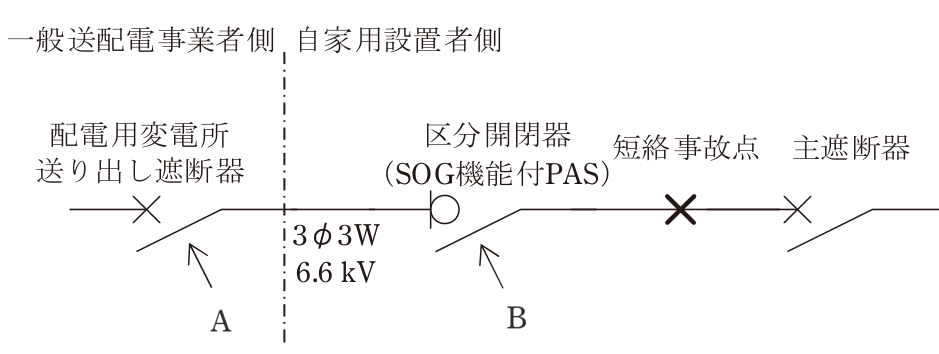

Aが開路したのち、Bが開路し、その後Aが閉路する。

正しい。上記の通り、SOG機能付PASは短絡電流を自ら遮断できないため、まずAが開路して事故電流を遮断し、配電線の電圧消失を検出してからBが開路(事故区間を切り離す)し、その後Aが再閉路して健全区間への送電を復旧するという順序が、SOG方式PASの基本動作と一致する。

(2)

Bが開路したのち、Aが開路し、その後Aが閉路する。

誤り。順序が逆である。Bは短絡電流の遮断能力を持たず、過電流ロック機能が働くため、事故電流が流れている間にBが先に開路することはできない。必ずAが先に事故電流を遮断してからBが開路する。

(3)

AとBが同時に開路し、その後Aが閉路する。

誤り。AとBが同時に開路する動作ではない。Bは配電線の電圧消失を検出してから開路する方式(蓄勢トリップ)であるため、Aの開路とBの開路の間には時間差があり、Aが先に開路し電圧消失を検出した後にBが開路する。

(4)

Aが開路する。(Bは開路しない。)

誤り。Aが短絡電流を検出して開路すること自体は正しいが、SOG機能付PASは過電流(短絡)を検出した後、電圧消失を確認してBも開路する設計になっている。Bが開路しなければ、Aの再閉路時に事故区間がそのまま系統に接続された状態となり、再度事故電流が流れてAが再度開路してしまい、健全区間の復旧という目的が達成できない。

(5)

Bが開路する。(Aは開路しない。)

誤り。Bは短絡電流を遮断する能力を持たない負荷開閉器で、過電流ロック機能も働くため、事故電流が流れている状態でBのみが単独で開路することはできない。また、Aは短絡事故を検出すれば開路する保護動作を行うため、「Aは開路しない」という記述も誤りである。
