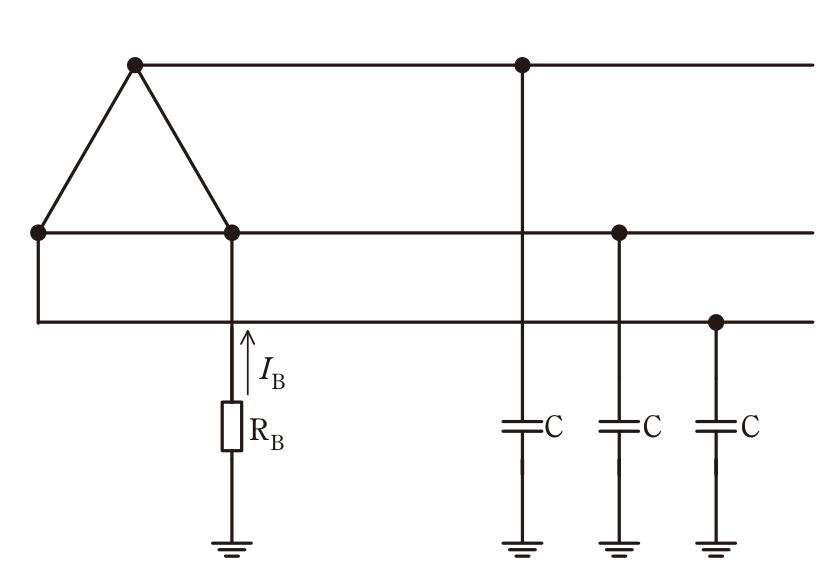

図は三相3線式高圧電路に変圧器で結合された変圧器低圧側電路を示したものである。低圧側電路の一端子にはB種接地工事が施されている。この電路の一相当たりの対地静電容量をCとし接地抵抗をR_Bとする。
低圧側電路の線間電圧200 V，周波数50 Hz，対地静電容量Cは0.1 μFとして，次の(a)及び(b)の問に答えよ。
ただし，
(ア) 変圧器の高圧電路の1線地絡電流は5 Aとする。
(イ) 高圧側電路と低圧側電路との混触時に低圧電路の対地電圧が150 Vを超えた場合は1.3秒で自動的に高圧電路を遮断する装置が設けられているものとする。
(a) 変圧器に施された，接地抵抗R_Bの抵抗値について「電気設備技術基準の解釈」で許容されている上限の抵抗値[Ω]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。
結論 → 詳細 → 補足 の 3 層構成
「電気設備技術基準の解釈」第17条第2項第一号は，B種接地工事の接地抵抗値を17-1表に規定する値以下とすることを定めている。17-1表の I_g は「当該変圧器の高圧側又は特別高圧側の電路の1線地絡電流（単位：A）」であり，接地抵抗値の上限は次のとおり。
・高圧又は35,000 V以下の特別高圧の電路と低圧電路を結合するもので，混触により低圧電路の対地電圧が150 Vを超えた場合に自動的に高圧又は特別高圧の電路を遮断する装置を設け，その遮断時間が1秒以下のとき：600 / I_g [Ω]
・同じく遮断時間が1秒を超え2秒以下のとき：300 / I_g [Ω]
・上記2区分以外の場合（表の「下記以外の場合」）：150 / I_g [Ω]
本問は高圧電路と低圧電路を結合する変圧器で，遮断時間1.3秒は「1秒を超え2秒以下」に該当するので 300 / I_g を適用する。I_g は条件(ア)より5 Aである。
R_B ≦ 300 / I_g = 300 / 5 = 60 Ω
よって上限は60 Ωで，正答は(4)。
根拠とした条文について：この法規科目の問題は，問題冊子冒頭の注3により「令和6年4月1日現在，効力のある法令（電気設備技術基準の解釈を含む。）」に基づいて作成されている。経済産業省公表の令和6年10月22日付け改正版「電気設備の技術基準の解釈」（20241022-2.pdf）の改正履歴（PDF第1頁）及び附則（PDF第237頁）によれば，20231211保局第2号（令和5年12月26日付け改正）は令和5年12月26日から施行され，その次の改正である20241004保局第1号（令和6年10月22日付け改正）は令和6年10月22日から施行されている。したがって令和6年4月1日現在効力のある版は令和5年12月26日付け改正版であり，上記の第17条第2項第一号及び17-1表は同版（20231226-2.pdf，PDF第32頁）による。なお，令和6年10月22日付け改正版（PDF第32頁）の17-1表も同一の内容である。
20
20 Ωは上限60 Ωより小さく，接地抵抗値としては許容範囲内だが，問われているのは許容される「上限」の値である。20 Ωは 100/I_g に相当するが，17-1表に100/I_gの区分はないため誤り。
30
30 Ωは 150/I_g = 150/5 の値で，17-1表の「下記以外の場合」の上限である。本問の変圧器（高圧電路と低圧電路を結合）に自動遮断装置がなければこの区分となり30 Ωが上限となる。しかし本問は1.3秒で自動遮断する装置があり，「1秒を超え2秒以下」の 300/I_g を適用できるため，上限は60 Ωとなり誤り。
40
40 Ωも上限60 Ω以下で許容範囲内の値だが，上限そのものではない。40 Ωは 200/I_g に相当するが，17-1表に200/I_gの区分はないため誤り。
60
正しい。遮断時間1.3秒は17-1表の「1秒を超え2秒以下」に該当するため，上限は 300/I_g = 300/5 = 60 Ω。
100
100 Ωは本問の上限60 Ωを超えるため，B種接地工事の接地抵抗値として許容されない。遮断時間1秒以下の場合の 600/5 = 120 Ωとも一致せず，そもそも本問の遮断時間1.3秒はその区分に該当しないため誤り。
