【スイッチを閉じる直前(t = 0⁻)】
定常状態ではコンデンサ 2 F に直流電流は流れないので,電源から流れる電流(インダクタ 1 H の電流)i_L(0⁻) = 0 A。電流が 0 なので 1 Ω の抵抗 2 本とインダクタには電圧が生じず,コンデンサには電源電圧がそのままかかる:v_C(0⁻) = 1 V(スイッチ側の極板が正)。

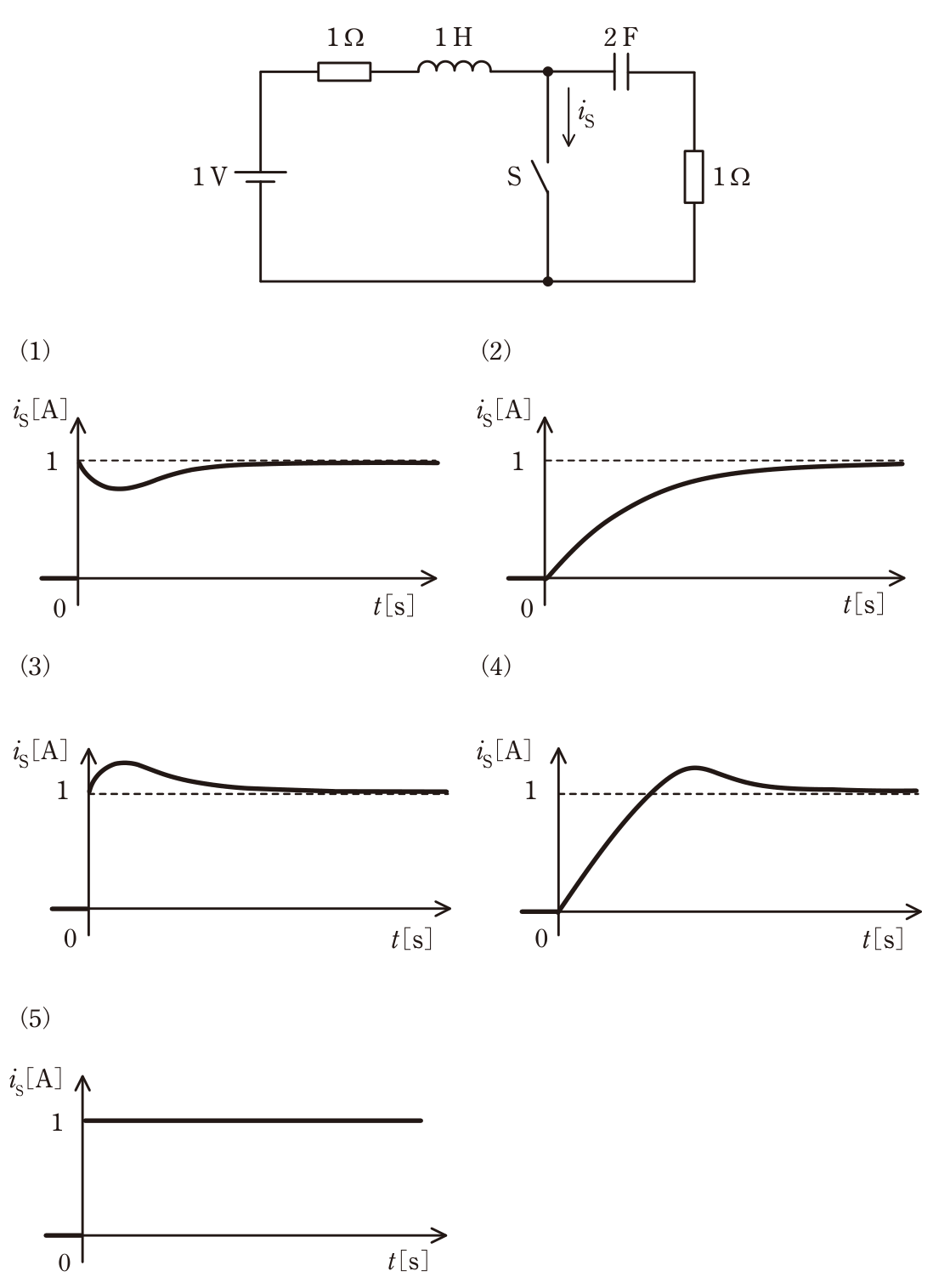

図の回路のスイッチ S を t = 0 s で閉じる。電流 i_S [A] の波形として最も適切に表すものを次の(1)〜(5)のうちから一つ選べ。
ただし,スイッチ S を閉じる直前に,回路は定常状態にあったとする。

結論 → 詳細 → 補足 の 3 層構成
【スイッチを閉じる直前(t = 0⁻)】
定常状態ではコンデンサ 2 F に直流電流は流れないので,電源から流れる電流(インダクタ 1 H の電流)i_L(0⁻) = 0 A。電流が 0 なので 1 Ω の抵抗 2 本とインダクタには電圧が生じず,コンデンサには電源電圧がそのままかかる:v_C(0⁻) = 1 V(スイッチ側の極板が正)。
【スイッチを閉じた後(t ≥ 0)】
スイッチ S が上側の節点を下側の導線に短絡するため,回路は S を共有する二つの独立したループに分かれる。
(i) 左ループ(1 V − 1 Ω − 1 H − S)
インダクタ電流は連続なので i_L(0⁺) = 0。時定数 τ₁ = L/R = 1 H / 1 Ω = 1 s,最終値 1 V / 1 Ω = 1 A より
i_L(t) = 1 − e^(−t) [A]
この電流は S を下向き(i_S の向き)に流れる。
(ii) 右ループ(2 F − 1 Ω − S)
コンデンサ電圧は連続なので v_C(0⁺) = 1 V。コンデンサは 1 Ω を通して放電し,時定数 τ₂ = RC = 1 Ω × 2 F = 2 s,初期電流 1 V / 1 Ω = 1 A より
i_C(t) = e^(−t/2) [A]
放電電流は正極板(スイッチ側)から出て S を下向きに流れ,1 Ω を通って負極板に戻るので,これも i_S と同じ向きである。
(iii) 合成
i_S(t) = i_L(t) + i_C(t) = 1 − e^(−t) + e^(−t/2) [A](t ≥ 0),t < 0 では i_S = 0
・t = 0⁺:i_S = 0 + 1 = 1 A(放電電流によって 1 A に跳ね上がる)
・t → ∞:i_S → 1 A
・t > 0 では e^(−t/2) > e^(−t) なので i_S > 1 A(1 A を下回らない)
・di_S/dt = e^(−t) − (1/2)e^(−t/2) = e^(−t/2){e^(−t/2) − 1/2}
t = 0 で +0.5 A/s(増加),t = 2 ln 2 ≈ 1.39 s で 0,それ以降は負(減少)
・最大値:e^(−t/2) = 1/2 のとき i_S = 1 − 1/4 + 1/2 = 1.25 A
したがって,1 A から始まり,1 A より上に山を作ってから 1 A に戻る波形(3)が正しい。
グラフ(1):t < 0 では i_S = 0。t = 0 で i_S = 1 A から始まり,いったん 1 A より下がって谷を作り,その後 1 A(破線)に漸近する。
誤り。初期値 1 A は正しいが,t > 0 では e^(−t/2) > e^(−t) より i_S = 1 + e^(−t/2) − e^(−t) > 1 A であり,1 A を下回ることはない。また t = 0 での傾きは +0.5 A/s で,最初は増加する。
グラフ(2):t < 0 では i_S = 0。t = 0 で 0 A から始まり,1 A を超えずに単調に増加して 1 A(破線)に漸近する。
誤り。これはインダクタ側の電流 i_L = 1 − e^(−t) だけの形で,コンデンサの放電電流を無視している。コンデンサ電流は瞬時に変化できるため,t = 0⁺ で放電電流 1 A が S に流れ,i_S(0⁺) = 1 A となる。また i_S は 1 A を超える山を持つ。
グラフ(3):t < 0 では i_S = 0。t = 0 で i_S = 1 A から始まり,いったん 1 A より上がって山を作り,その後 1 A(破線)に漸近する。
正しい。i_S(t) = 1 − e^(−t) + e^(−t/2) は t = 0⁺ で 1 A,t = 2 ln 2 ≈ 1.39 s で最大 1.25 A となり,その後 1 A に漸近する。
グラフ(4):t < 0 では i_S = 0。t = 0 で 0 A から始まって増加し,1 A(破線)を超えて山を作り,その後 1 A に漸近する。
誤り。1 A を超える山を持つ点は合っているが,初期値が 0 A になっている。連続性が保たれるのはインダクタ電流とコンデンサ電圧であり,コンデンサの放電電流は t = 0⁺ で 1 A になるので i_S(0⁺) = 1 A である。
グラフ(5):t < 0 では i_S = 0。t = 0 で i_S = 1 A になり,以後 1 A で一定。
誤り。i_S が一定 1 A になるのは,インダクタ側の時定数とコンデンサ側の時定数が等しく 1 − e^(−t/τ) + e^(−t/τ) = 1 となる場合に限られる。本問では τ₁ = L/R = 1 s,τ₂ = RC = 2 s で異なるため,i_S は一定にならない。
