令和7年度 上期 第三種電気主任技術者 理論 問13

各選択肢の解説

(1)

h_fe = 80，1/h_oe = 30 000

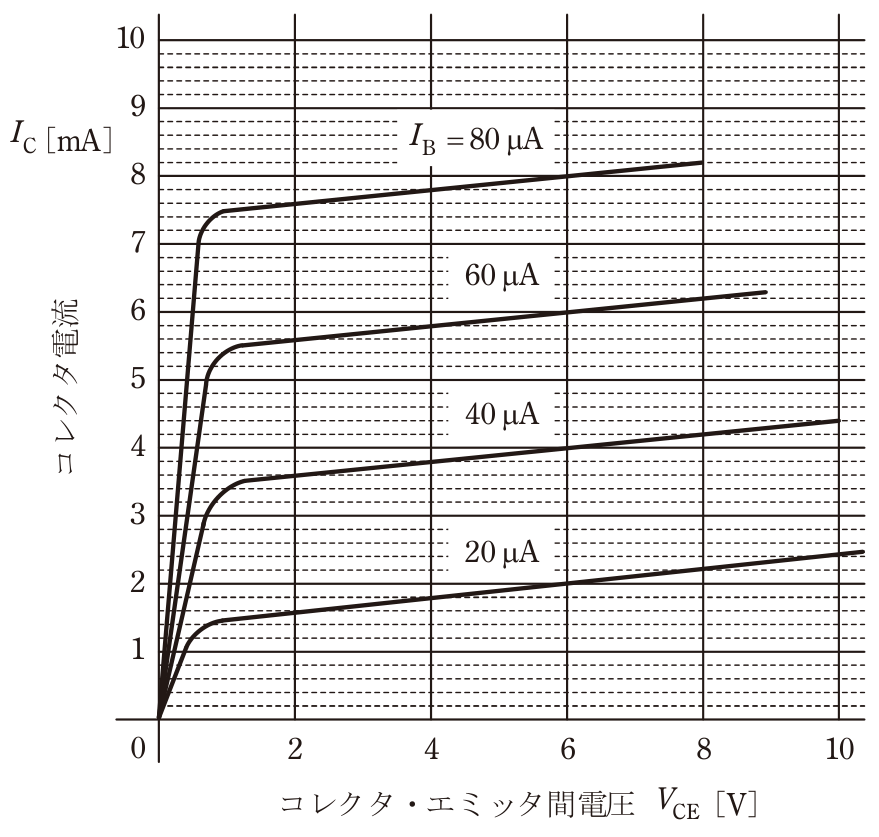

誤り。h_fe = 80 なら，V_CE = 6 V で I_B を 20 → 60 μA（ΔI_B = 40 μA）変えたとき ΔI_C = 3.2 mA となるはずだが，図では 2.0 → 6.0 mA で ΔI_C = 4.0 mA であり h_fe = 100 である。また 1/h_oe = 30 000 Ω なら特性の傾きは約 3.3 × 10⁻⁵ S（4 V の変化で約 0.13 mA）となるが，図では V_CE 6 V → 10 V で約 0.4 mA 増加しており 1/h_oe = 10 000 Ω である。両方とも図と合わない。

(2)

h_fe = 100，1/h_oe = 10 000

正しい。V_CE = 6 V において h_fe = ΔI_C / ΔI_B = (6.0 − 2.0) mA / (60 − 20) μA = 4.0 mA / 40 μA = 100。I_B = 40 μA の曲線の傾きは h_oe = (4.4 − 4.0) mA / (10 − 6) V = 1.0 × 10⁻⁴ S で，1/h_oe = 10 000 Ω。

(3)

h_fe = 100，1/h_oe = 20 000

誤り。h_fe = 100 は正しいが，1/h_oe = 20 000 Ω なら傾きは 5.0 × 10⁻⁵ S（V_CE 6 V → 10 V で約 0.2 mA の増加）となる。図では約 0.4 mA 増加しており，1/h_oe = 10 000 Ω である。

(4)

h_fe = 200，1/h_oe = 10 000

誤り。1/h_oe = 10 000 Ω は正しいが，h_fe = 200 なら，V_CE = 6 V で I_B を 20 → 60 μA（ΔI_B = 40 μA）変えたとき ΔI_C = 8.0 mA となるはずである。図では 2.0 → 6.0 mA で ΔI_C = 4.0 mA であり，h_fe = 100 である。

(5)

h_fe = 200，1/h_oe = 20 000

誤り。h_fe = 200 なら ΔI_B = 40 μA に対して ΔI_C = 8.0 mA となるはずだが，図の V_CE = 6 V では ΔI_C = 4.0 mA で h_fe = 100 である。また 1/h_oe = 20 000 Ω なら傾きは 5.0 × 10⁻⁵ S となるが，図の I_B = 40 μA の曲線の傾きは 1.0 × 10⁻⁴ S（1/h_oe = 10 000 Ω）である。両方とも図と合わない。
