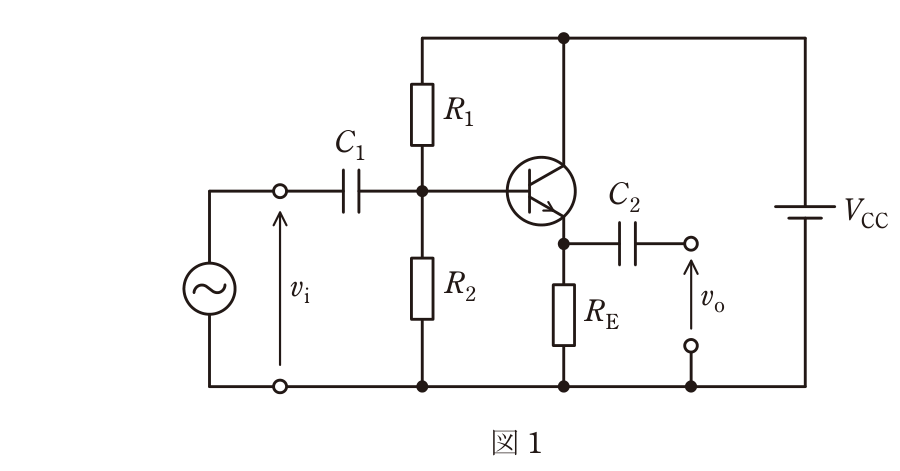

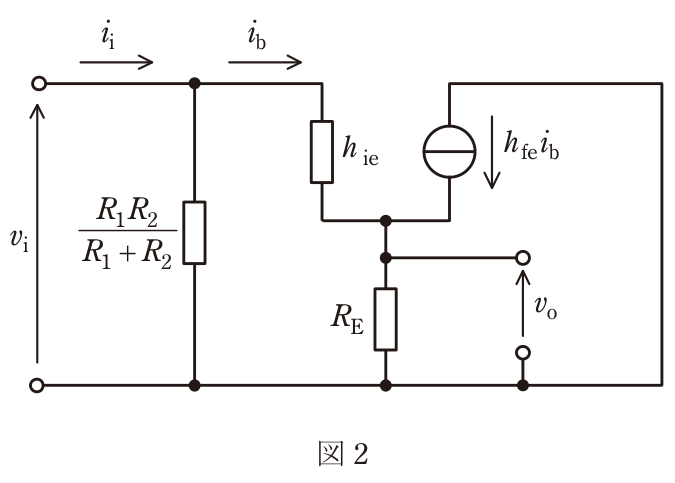

令和7年度 上期 第三種電気主任技術者 理論 問18(a)

各選択肢の解説

(1)

0.36

誤り。RE = 0.36 kΩ とすると IE = 5.3 V / 0.36 kΩ ≈ 14.7 mA となり，目標の 2 mA から大きく外れる。必要な RE = 2.65 kΩ との差も約 2.29 kΩ と大きい。

(2)

1.5

誤り。RE = 1.5 kΩ とすると IE = 5.3 V / 1.5 kΩ ≈ 3.53 mA となり，2 mA より大きい。必要な RE = 2.65 kΩ との差は約 1.15 kΩ。

(3)

2.7

正しい。RE = 2.7 kΩ とすると IE = 5.3 V / 2.7 kΩ ≈ 1.96 mA で，ほぼ 2 mA となる。計算値 2.65 kΩ との差は 0.05 kΩ で，選択肢中最も近い。

(4)

4.7

誤り。RE = 4.7 kΩ とすると IE = 5.3 V / 4.7 kΩ ≈ 1.13 mA となり，2 mA より小さい。必要な RE = 2.65 kΩ との差は約 2.05 kΩ。

(5)

7.5

誤り。RE = 7.5 kΩ とすると IE = 5.3 V / 7.5 kΩ ≈ 0.71 mA となり，2 mA より大幅に小さい。必要な RE = 2.65 kΩ との差は約 4.85 kΩ。
