令和7年度 上期 第三種電気主任技術者 理論 問6

各選択肢の解説

(1)

0.0

誤り。b–c間を短絡してもa–b間にはR₁(225 Ω)を通して100 Vが加わるため電流は流れる。短絡によってR₂がバイパスされ、電流は短絡線を通って流れるので、I = 100/225 ≒ 0.444 A となり0 Aではない。

(2)

0.44

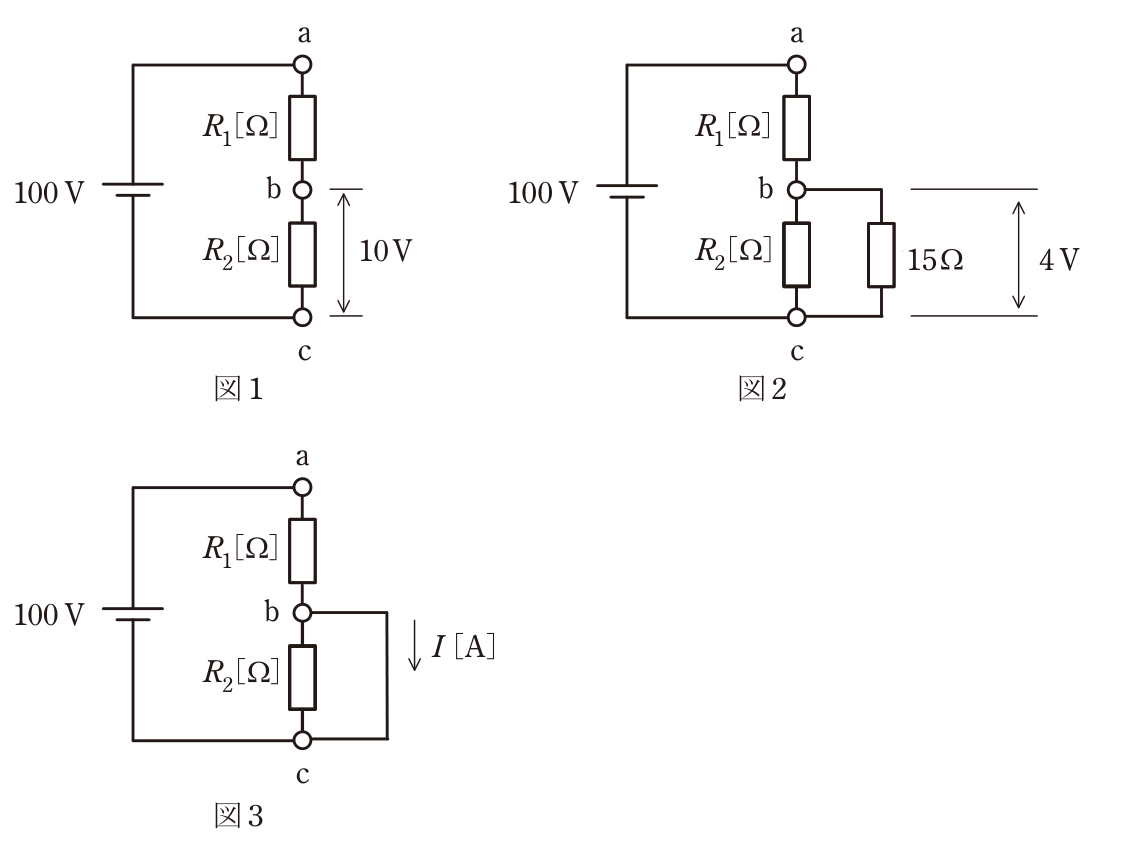

正しい。図1・図2の条件から R₁ = 225 Ω、R₂ = 25 Ω が求まり、図3では短絡線を流れる電流が I = 100/225 ≒ 0.444 A となる。最も近いのは0.44 A。

(3)

0.32

誤り。b–c間を短絡すると回路の合成抵抗は図1の250 Ωから225 Ωへ減るので、電流は図1の0.40 Aより大きくなるはずである。0.32 Aは0.40 Aより小さく、短絡で電流が増えるという関係と逆になっている。正しくは I = 100/225 ≒ 0.444 A。

(4)

0.40

誤り。0.40 A は図1の回路電流 100/(225 + 25) = 0.40 A に等しい値であり、R₂が短絡された図3の電流 100/225 ≒ 0.444 A ではない。

(5)

0.10

誤り。0.10 Aは図1の電流0.40 Aのさらに1/4であり、短絡で合成抵抗が減り電流が増えるという関係に反する。短絡後は100 VがR₁(225 Ω)だけに加わるので I = 100/225 ≒ 0.444 A。
