令和7年度 下期 第三種電気主任技術者 法規 問11(b)

各選択肢の解説

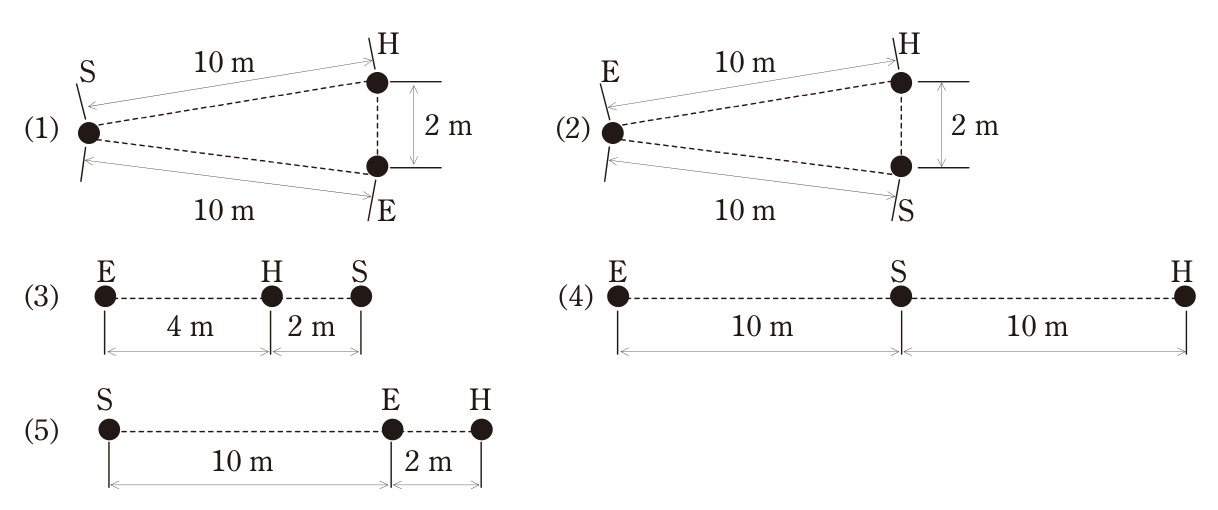

(1)

S を頂点とする三角形配置：S–H 間 10 m，S–E 間 10 m，H–E 間 2 m

E と H の間隔が 2 m しかなく，両者の抵抗区域が重なるため E 周辺の電位分布が H の影響を受ける。また S が E と H の間に位置していない。適切ではない。

(2)

E を頂点とする三角形配置：E–H 間 10 m，E–S 間 10 m，H–S 間 2 m

S が H から 2 m の位置にあり，H の抵抗区域内に入るため，S の電位が H 周辺の急な電位変化の影響を強く受ける。E，S，H が一直線上に並んでおらず，S が E と H の間に位置していない。適切ではない。

(3)

一直線上に E，H，S の順：E–H 間 4 m，H–S 間 2 m

間隔が 4 m，2 m と小さく抵抗区域が重なるうえ，S が E から見て H より外側にあり，E と H の間にない。E–S 間の電圧に H 周辺の電位変化が含まれ，E の接地抵抗だけを測定できない。適切ではない。

(4)

一直線上に E，S，H の順：E–S 間 10 m，S–H 間 10 m

正答。E，S，H が一直線上にこの順で並び，E–S 間，S–H 間ともに 10 m の間隔がとられている。S が E と H の間にあり，E–H 間の距離（20 m）も選択肢の中で最も大きいため，両者の抵抗区域の影響を最も受けにくい配置である。

(5)

一直線上に S，E，H の順：S–E 間 10 m，E–H 間 2 m

E と H の間隔が 2 m しかなく，両者の抵抗区域が重なる。また S が E を挟んで H と反対側にあり，E と H の間に位置していない。適切ではない。
