第三種電気主任技術者令和7年度 下期理論問 15(b)

令和7年度 下期 第三種電気主任技術者 理論 問15(b)

理論#理論
難度標準

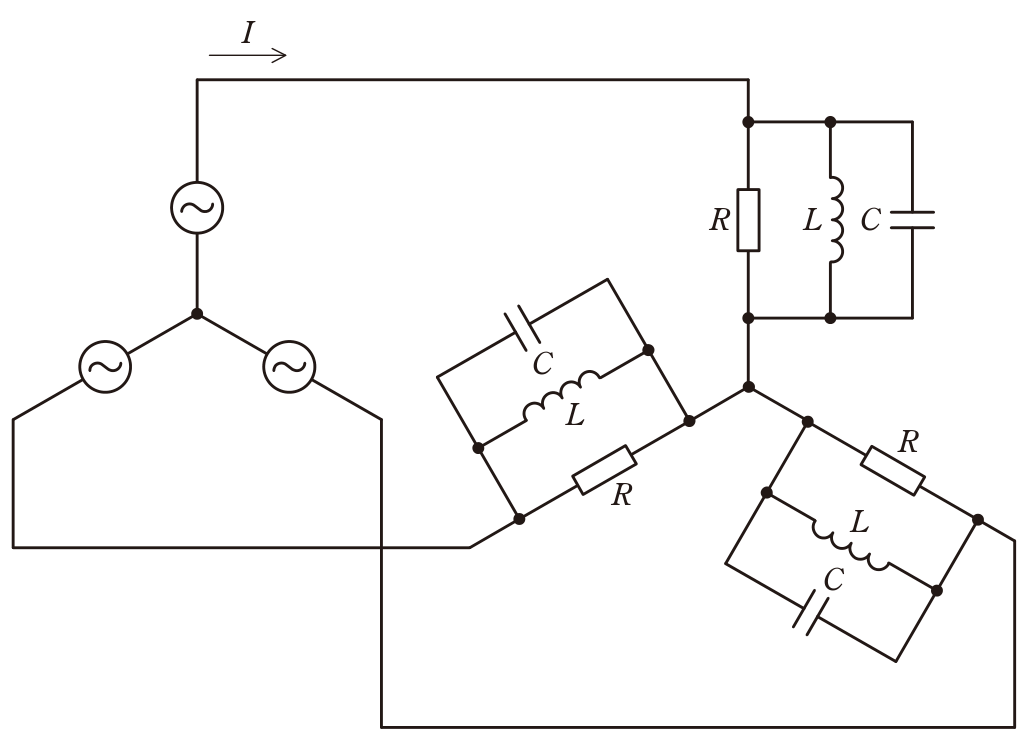

図のように線間電圧200 V，周波数50 Hzの対称三相交流電源にRLC負荷が接続されている。R＝10 Ω，電源角周波数をω [rad/s]として，ωL＝20 Ω，1/(ωC)＝20 Ωである。

(b) 三相負荷の有効電力 P の値[kW]として，最も近いものを次の(1)〜(5)のうちから一つ選べ。

問15の図表1

選択肢

解説

結論 → 詳細 → 補足 の 3 層構成

展開
結論Layer 1

有効電力を消費するのは各相の抵抗 R のみである（L と C は有効電力を消費しない）。

詳細Layer 2
展開

各相の R には相電圧 E = 200/√3 V が加わるので，

1相分：P₁ = E²/R = (200/√3)²/10 = (40000/3)/10 ≒ 1333 W

三相分：P = 3P₁ = 3 × 1333 ≒ 4000 W = 4.0 kW

補足Layer 3
展開

(a)の結果を用いても，P = 3I²R = 3 × (11.55)² × 10 ≒ 4000 W，または各相が純抵抗で力率1なので P = √3 × 200 × 11.55 × 1 ≒ 4000 W となり一致する。

各選択肢の解説

(1)

2.6

誤り。三相とも各相の R に相電圧 200/√3 V が加わるので，P = 3 × (200/√3)²/10 ≒ 4000 W = 4.0 kW となり，2.6 kW にはならない。

(2)

1.3

誤り。1.3 kW は1相分の有効電力（(200/√3)²/10 ≒ 1.33 kW）に相当する値であり，三相負荷全体の有効電力ではない。

(3)

4.0

正しい。P = 3 × (200/√3)²/10 = 4000 W = 4.0 kW。

(4)

3.5

誤り。3.5 kW は数値上 √3 × 200 V × 10 A ≒ 3.46 kW に相当する値であるが，電源電流は10 Aではなく約11.55 Aなので，正しくは √3 × 200 × 11.55 × 1 ≒ 4.0 kW となる。

(5)

12

誤り。12 kW は各相の R に線間電圧200 Vが加わるとして 3 × 200²/10 を計算した値に一致するが，Y結線の各相に加わるのは相電圧 200/√3 V である。
